HD67906-A1 Bộ chuyển đổi EtherNet/IP sang HART Master ADFweb Vietnam

Bộ chuyển đổi HD67906 là thiết bị trung gian kết nối giữa mạng EtherNet/IP và giao thức HART. Cấu hình này cho phép truyền dữ liệu giữa các cảm biến truyền thống. Đồng thời, Hệ thống điều khiển hiện đại mà không cần thay đổi phần cứng.

1. Tổng quan sản phẩm HD67906-A1

Bộ chuyển đổi EtherNet/IP sang HART Master thuộc dòng bộ chuyển đổi của hãng ADFweb. Được thiết kế để hoạt động trong môi trường công nghiệp nặng. Thiết bị hỗ trợ đồng thời hai giao thức: EtherNet/IP ở đầu vào và HART ở đầu ra. Nó đáp ứng nhu cầu tích hợp thiết bị cũ vào hệ thống mới mà vẫn duy trì tính ổn định và độ chính xác.

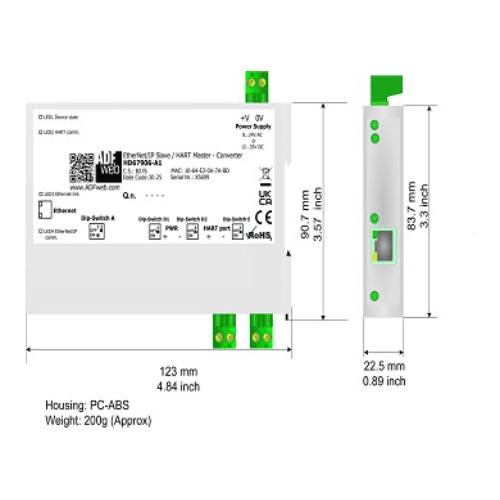

Cấu hình này cho phép vận hành liên tục trong điều kiện nhiệt độ từ -40°C đến +85°C. Phù hợp với nhiều môi trường làm việc khắc nghiệt. Sản phẩm có kích thước 120x23x107 mm và trọng lượng khoảng 200g, dễ dàng lắp đặt trên kệ DIN.

Thông tin về thương hiệu: Website chính thức ADFweb.

Tham khảo Sản phẩm tham khảo.

2. Nguyên lý và chức năng

Khi một cảm biến truyền tín hiệu qua giao thức HART. Thiết bị này nhận dữ liệu dưới dạng tín hiệu analog 4–20mA và xử lý. Mục đích là truyền lên hệ thống điều khiển thông qua mạng EtherNet/IP. Tín hiệu Ethernet hoạt động tự động tại tốc độ 10/100 Base-T. Đảm bảo khả năng kết nối nhanh và ổn định.

HART được vận hành bằng chế độ FSK master. Cấu hình này cho phép trao đổi dữ liệu với các thiết bị cảm biến hiện có. Tín hiệu 4–20mA được sử dụng để gửi giá trị đo đạc trực tiếp. Điều này giúp hệ thống điều khiển nắm bắt trạng thái thực tế của thiết bị một cách trực quan và chính xác.

Thiết bị cung cấp nguồn điện riêng cho đầu ra HART (24 V DC), tránh ảnh hưởng đến mạch chính. Cả hai đầu vào và đầu ra đều được kết nối thông qua các cổng chuẩn: RJ45 cho Ethernet. Đồng thời, Ổ terminal block 5mm cho HART và nguồn.

3. Thông số kỹ thuật HD67906-A1

4. Ứng dụng trong công nghiệp HD67906-A1

Bộ chuyển đổi này phù hợp khi cần tích hợp các thiết bị cảm biến cũ vào hệ thống điều khiển hiện đại mà không phải thay thế toàn bộ phần cứng. Nó hỗ trợ các dây chuyền sản xuất nơi có nhiều thiết bị đo lường truyền thống đang hoạt động.

Khi hệ thống điều khiển dùng giao thức EtherNet/IP, thiết bị này đóng vai trò cầu nối. Cấu hình này cho phép truy cập dữ liệu từ cảm biến HART mà không cần thay đổi cấu trúc mạng hoặc phần mềm điều khiển.

Xem thêm Sản phẩm trên website.

5. Song Thành Công – Nhà phân phối tại Việt Nam

Song Thành Công là nhà phân phối thiết bị chính hãng ADFweb tại Việt Nam. Khách hàng cần tư vấn Bộ chuyển đổi EtherNet/IP sang HART Master. Đối chiếu đúng mã hoặc kiểm tra khả năng cung cấp có thể liên hệ Song Thành Công.
