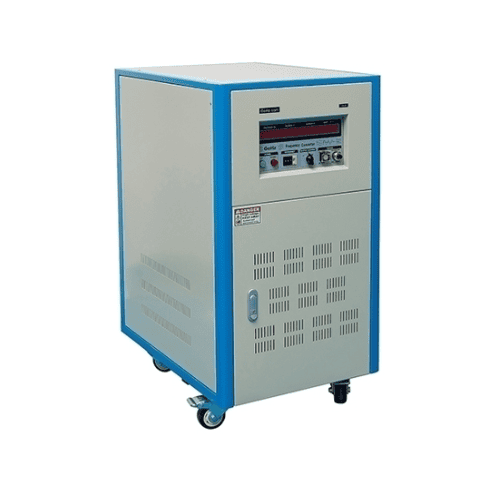

HZ-50-3320 Bộ biến đổi tần số 3 pha 20 kVA ATO Vietnam

HZ là bộ biến đổi tần số 3 pha với công suất 20 kVA, do hãng ATO cung cấp. Thiết bị hoạt động bằng cách nhận tín hiệu điện đầu vào từ hệ thống điện lưới và điều chỉnh tần số đầu ra. Mục đích là đáp ứng nhu cầu vận hành của tải. Đầu vào nhận điện áp từ mạng lưới điện ba pha. Sau đó xử lý tín hiệu để tạo ra điện áp. Đồng thời, Dòng điện có tần số điều chỉnh được theo yêu cầu người dùng.

1. Tổng quan sản phẩm HZ-50-3320

Model Bộ biến đổi tần số 3 pha 20 kVA thuộc series HZ của ATO. Thiết kế dành cho các hệ thống cần điều khiển tốc độ động cơ điện thông qua biến tần. Sản phẩm phù hợp khi cần thay đổi tần số. Thiết bị hoạt động mà không làm mất ổn định điện áp hoặc dòng điện. Bộ biến tần này được xây dựng để đảm bảo tính bền bỉ trong môi trường làm việc thường xuyên. Chịu nhiệt độ từ 0°C đến 40°C, độ ẩm không gây ngưng tụ. Trọng lượng thiết bị khoảng 220 kg, kích thước 770x580x1140 mm. Dễ dàng bố trí trong phòng máy hoặc khu vực sản xuất.

Thông tin về thương hiệu: Website chính thức ATO.

Tham khảo Sản phẩm tham khảo.

2. Nguyên lý và chức năng

Khi điện áp đầu vào được truyền vào. Bộ biến tần HZ chuyển đổi tần số bằng cách sử dụng mạch điều khiển nội tại. Tín hiệu đầu ra được điều chỉnh từ 40 Hz đến 400 Hz. Điều này giúp vận hành các loại động cơ như động cơ không đồng bộ. Động cơ brushless, hay động cơ van khí. Hệ thống có khả năng phản hồi nhanh với tải, duy trì điện áp và dòng điện ổn định. Độ lệch tần số tối đa chỉ ±0.01%. Điện áp và dòng điện đo bằng màn hình số 4 chữ, độ chính xác cao.

Các chế độ hoạt động khác nhau ảnh hưởng trực tiếp đến công suất tải: khi tần số đầu ra ở mức 400 Hz. Công suất tải giảm còn 50% so với định mức. khi tần số dưới 120 Hz, thiết bị vẫn duy trì công suất đầy đủ. Điều này cho phép người dùng linh hoạt chọn tần số phù hợp với từng loại động cơ mà không cần thay đổi cấu trúc hệ thống.

3. Thông số kỹ thuật HZ-50-3320

Thông số kỹ thuật

Thông số	Giá trị
Mã sản phẩm	HZ-50-3320
Khả năng	20 kVA
Kích thước	770*580*1140mm
Khối lượng	220 kg
Đầu vào	Điện áp
Ngõ ra	Điện áp, dòng điện
Bảo vệ	Có quá tải, ngắn mạch, quá nhiệt
Môi trường làm việc	Nhiệt độ
Bảo hành	18 tháng
Loại dây dẫn *	Tam giác (L1, L2, L3 + N, G) Đelta (L1, L2, L3 + G)
Tần số	50 Hz, 60 Hz
Tốc độ ổn định tải	≤±1%
Tần số	50Hz, 60Hz up to 400Hz adjustable Note: -When the output is 400Hz, the load capacity can only reach 50% of the rated capacity. -When the output is ≤120Hz, the load capacity can reach 100% of the rated value. -You can just adjust converter output frequency in the range (40-400Hz) for 400Hz option.
Độ ổn định tần số	≤±0.01%
Sự lệch hài	Sóng hình sin tinh khiết ≤2%
Đồng hồ tần số	Đồng hồ tần số số 4 chữ, độ phân giải 0.1Hz/điểm
Đồng hồ điện áp	Đồng hồ điện áp số 4 chữ, độ phân giải 0.1V
Đồng hồ dòng điện	Đồng hồ dòng điện số 4 chữ, độ phân giải 0.1A
Đồng hồ công suất	Đồng hồ công suất số 4 chữ, độ phân giải 0.1W
Độ ẩm	0 – 90% (không ngưng tụ)
Tần số	50 Hz
Tần số	60 Hz

4. Ứng dụng trong công nghiệp HZ-50-3320

Sản phẩm phù hợp để điều khiển tốc độ của các loại động cơ điện trong dây chuyền sản xuất. Bao gồm động cơ không đồng bộ, động cơ brushless, hoặc động cơ có trục truyền cơ. Thiết bị giúp kiểm soát tốc độ hoạt động một cách mượt mà. Giảm tiêu hao năng lượng và hạn chế xung đột về điện áp khi vận hành nhiều máy cùng lúc. Trong môi trường sản xuất có yêu cầu ổn định điện. Bộ biến đổi tần số 3 pha 20 kVA hỗ trợ việc điều chỉnh tần số theo thời gian thực mà không gây ảnh hưởng đến hệ thống điện lưới chính.

Xem thêm Sản phẩm trên website.

5. Song Thành Công – Nhà phân phối tại Việt Nam

Song Thành Công là nhà phân phối thiết bị chính hãng ATO tại Việt Nam. Khách hàng cần tư vấn Bộ biến đổi tần số 3 pha 20 kVA. Đối chiếu đúng mã hoặc kiểm tra khả năng cung cấp có thể liên hệ Song Thành Công.
