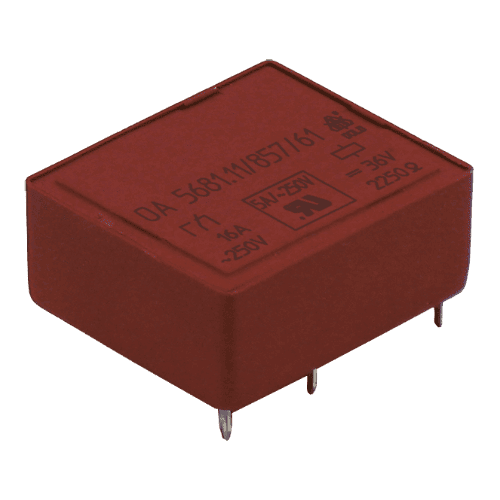

OA 5681 Relay PCB Dold Vietnam

OA là một mạch điều khiển tiếp điểm bằng bo mạch in (Relay PCB) do hãng Dold thiết kế. Sử dụng trong các hệ thống điều khiển điện công nghiệp. Sản phẩm này hoạt động dựa trên tín hiệu đầu vào từ nguồn điện thấp. Phản hồi qua mạch tiếp điểm để đóng mở kênh đầu ra lớn hơn. Đảm bảo việc truyền tín hiệu giữa các cấp điện áp khác nhau mà không cần phần cứng rời rạc.

1. Tổng quan sản phẩm OA 5681

Relay PCB thuộc dòng relay PCB của Dold. Được xây dựng theo tiêu chuẩn kỹ thuật quốc tế DIN EN 61810-1 và DIN EN 60664-1. Thiết bị này có cấu hình nhỏ gọn với kích thước 29 x 25 x 12,5 mm. Phù hợp lắp đặt trong tủ điều khiển hoặc bảng mạch tích hợp. Loại relay monostable cho phép trạng thái duy trì sau khi kích hoạt. Điều này giúp giảm thiểu độ trễ và tăng tính ổn định trong hệ thống điều khiển tuần hoàn.

Thông tin về thương hiệu: Website chính thức Dold.

Tham khảo Sản phẩm tham khảo.

2. Nguyên lý và chức năng

Khi nhận tín hiệu đầu vào ở mức điện áp từ 0,7 đến 2,2 UN (tương đương DC 6–110 V). Mạch Relay PCB sẽ kích hoạt tiếp điểm bên trong. Tiếp điểm được làm từ vật liệu AgNi hoặc AgSnO2. Đảm bảo độ dẫn điện cao và khả năng chống ăn mòn trong môi trường công nghiệp. Khi tiếp điểm đóng, nó tạo ra kênh dẫn cho dòng điện liên tục lên tới 16 A. Đáp ứng nhu cầu truyền tải công suất trong các thiết bị điều khiển động cơ hay hệ thống bật/tắt máy.

Mạch hoạt động theo nguyên lý phản hồi đơn chiều: đầu vào thay đổi → mạch cảm ứng kích hoạt → tiếp điểm chuyển trạng thái → đầu ra thay đổi. Hệ thống này không cần bộ khuếch đại hay bộ điều khiển riêng. Chỉ cần một nguồn điện phù hợp để kích hoạt. Tính ổn định hoạt động ở nhiệt độ từ -40°C đến +110°C cho phép sử dụng trong điều kiện khắc nghiệt như nhà xưởng hoặc khu vực có biến động nhiệt độ.

3. Thông số kỹ thuật OA 5681

4. Ứng dụng trong công nghiệp OA 5681

Relay PCB được dùng trong các hệ thống điều khiển cơ bản như bật/tắt thiết bị điện. Kiểm soát hệ thống làm mát, hoặc quản lý dòng điện trong dây chuyền sản xuất. Nó thích hợp khi cần truyền tín hiệu giữa bộ điều khiển nhỏ. Đồng thời, Thiết bị chạy bằng điện cao hơn mà không cần phần cứng tách rời. Đồng thời, Tối ưu hóa không gian trong tủ điều khiển.

Xem thêm Sản phẩm trên website.

5. Song Thành Công – Nhà phân phối tại Việt Nam

Song Thành Công là nhà phân phối thiết bị chính hãng Dold tại Việt Nam. Khách hàng cần tư vấn Relay PCB. Đối chiếu đúng mã hoặc kiểm tra khả năng cung cấp có thể liên hệ Song Thành Công.
