Một thiết bị điều khiển vị trí trong dây chuyền lắp ráp cần hoạt động ổn định. Ít gián đoạn và duy trì độ chính xác cao dù môi trường vận hành thay đổi. Trong tình huống đó, AG được triển khai như một bộ truyền động tuyến tính. Đảm nhận nhiệm vụ di chuyển phần tử cơ khí với lực và tốc độ nhất định.

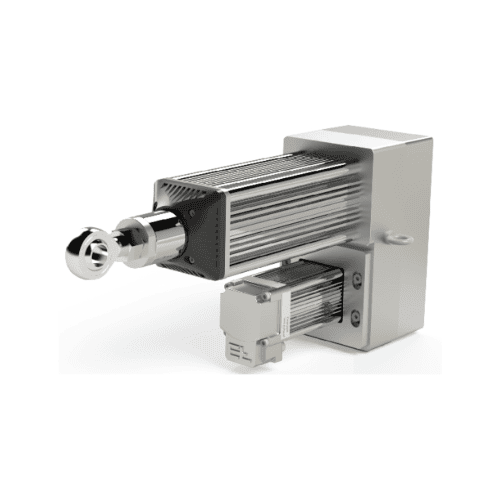

1. Tổng quan sản phẩm AG 9829
AG là một bộ truyền động tuyến tính thuộc dòng AG của Erhardt + Leimer. Sản phẩm được thiết kế để vận hành trong điều kiện công nghiệp thường xuyên. Nơi yêu cầu độ chính xác và độ bền cao. Nó sử dụng động cơ BLDC không cần chổi than. Điều này giúp giảm ma sát và tăng tuổi thọ hoạt động. Thiết bị tích hợp hệ thống cảm biến nội tại. Cấu hình này cho phép phát hiện vị trí tuyệt đối ngay cả khi mất điện.
Thông tin về thương hiệu: Website chính thức Erhardt + Leimer.
Tham khảo Sản phẩm tham khảo.
2. Nguyên lý và chức năng
Khi hệ thống khởi động, tín hiệu điều khiển từ bộ điều khiển được gửi đến động cơ qua cổng M8. Động cơ BLDC tạo ra lực kéo thông qua sự tương tác giữa từ trường cố định và dây quấn. Lực này được truyền qua trục vít bánh răng, chuyển đổi thành chuyển động tuyến tính. Hệ thống cảm biến đa vòng (multiturn encoder) theo dõi vị trí rotor và vị trí tuyệt đối của trục. Cung cấp dữ liệu phản hồi liên tục.
Vị trí cuối cùng được xác nhận bằng tín hiệu số đi qua giao tiếp fieldbus hoặc đầu ra số. Không cần chạy tham chiếu sau khi khởi động – điều này tiết kiệm thời gian và nâng cao hiệu suất vận hành. Tín hiệu nhiệt độ tích hợp giám sát trực tiếp nhiệt độ động cơ. Đảm bảo không phải điều chỉnh công suất khi môi trường lên tới 60°C.
3. Thông số kỹ thuật AG 9829
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | AG 9829 |
| Công nghệ điều khiển | BLDC (brushless DC-drive) |
| Công nghệ trục | Trục bi, tỷ lệ 5mm |
| Phản hồi vị trí | Internal absolute encoder, 12 bit multiturn / 4096 Steps/res., Status of end position via fieldbus / digital output |
| Khả năng tác động định danh | qua bảng chọn |
| Lực kích hoạt danh định | 10,000 N |
| Tốc độ kích hoạt danh định | 10 mm/s |
| Tính lặp lại vị trí tuyệt đối | +- 0,1 mm |
| Giá trị danh định | 24 V DC |
| Khoảng giá trị danh định | 20 to 30 V DC |
| Dòng điện tiêu thụ | max. 8.8 A |
| Tần suất hoạt động (%) | S6, ED 80% |
| Công suất định mức | 190 W / 0,26 hp |
| Điện áp hoạt động | M12, L-coded, 5-pin |
| Giao tiếp | M8, D-coded, 4-pin |
| Giao tiếp hệ thống nội bộ | Giao thức EL.NET Ethernet |
| Giao diện giao thức trường tùy chọn (chỉ dành cho sử dụng EL.MOTION) | Ethernet UDP; Ethernet/IP; Profinet, Powerlink |
| Vật liệu | Nhôm |
| Tùy chọn dành cho ngành pin | Không chứa đồng, đồng thau, kẽm, đồng, kẽm, nhôm được xử lý bề mặt |
| Nhiệt độ môi trường | +10 to +60 °C |
| Độ ẩm không khí | 15 đến 95 % (không có ngưng tụ) |
| Nhiệt độ lưu trữ | -20 to +80 °C |
| Cấp cách điện | F |
| Độ cao lắp đặt | tối đa 3000 m trên mực nước biển |
| Cấp bảo vệ | IP 54 |
| Khối lượng | 26-36 kg (phụ thuộc vào chiều dài) |
4. Ứng dụng trong công nghiệp AG 9829
Sản phẩm phù hợp với các hệ thống yêu cầu di chuyển chính xác. Như lắp ráp linh kiện điện tử, điều khiển phần tử cơ khí trong thiết bị tự động. Nó hoạt động ổn định trong môi trường có biến động nhiệt độ và độ ẩm. Từ +10 đến +60°C và 15–95% độ ẩm không gây ngưng tụ. Việc không cần tham chiếu sau khởi động giúp giảm thời gian chờ trong chu trình sản xuất.
Xem thêm Sản phẩm trên website. Mục đích là so sánh phương án sử dụng.
5. Song Thành Công – Nhà phân phối tại Việt Nam
Song Thành Công là nhà phân phối thiết bị chính hãng Erhardt + Leimer tại Việt Nam. Khách hàng cần tư vấn Bộ truyền động tuyến tính AG 98 Erhardt+Leimer. Đối chiếu đúng mã hoặc kiểm tra khả năng cung cấp có thể liên hệ Song Thành Công.
