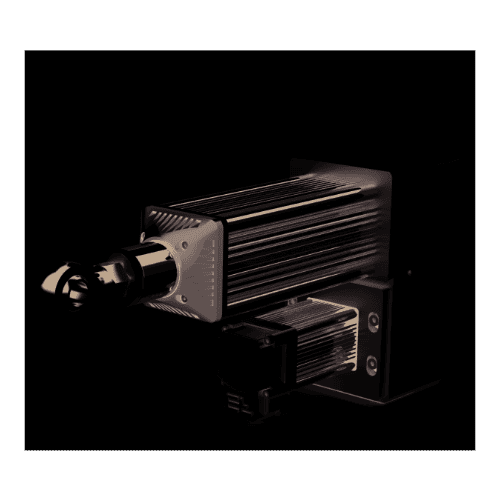

AG 9863 Bộ truyền động tuyến tính AG 98 Erhardt+Leimer Erhardt + Leimer
Trang chủ / Bộ truyền động

AG 9863 Bộ truyền động tuyến tính AG 98 Erhardt+Leimer Vietnam

  • AG 9033 Bộ truyền động tuyến tính AG 90 Erhardt+Leimer Erhardt + Leimer
  • FLP-MT-079-165-012-BV-W50 Bộ truyền động van BI-TORQ Vietnam

Số ĐT: 0372538207 – Mr. Vương (Zalo/WhatsApp)

Email/Skype: vuong@songthanhcong.com

Danh mục: Bộ truyền động Thẻ: AG, AG 9863, bộ truyền động, Bộ truyền động chính hãng, Bộ truyền động công nghiệp, Bộ truyền động Erhardt + Leimer, Erhardt + Leimer AG, Erhardt-leimer, Erhardt-leimer Vietnam, thiết bị công nghiệp, thiết bị tự động hóa Thương hiệu: Erhardt + Leimer
  • AG 9033 Bộ truyền động tuyến tính AG 90 Erhardt+Leimer Erhardt + Leimer
  • FLP-MT-079-165-012-BV-W50 Bộ truyền động van BI-TORQ Vietnam
  • Mô tả
  • Đánh giá (0)

Ở môi trường vận hành từ +10°C đến +60°C. Bộ truyền động tuyến tính AG của Erhardt+Leimer hoạt động ổn định mà không cần điều chỉnh công suất. Thiết bị được thiết kế để phục vụ các hệ thống yêu cầu độ chính xác cao. Đặc biệt khi xử lý chuyển động tuyến tính với độ lặp lại vị trí ±0,1 mm.

1. Tổng quan sản phẩm AG 9863

Bộ truyền động tuyến tính AG là một giải pháp cơ khí – điện tích hợp. Được xây dựng trên nền tảng động cơ BLDC (brushless DC) và trục bánh răng có tỷ lệ 5mm. Sản phẩm thuộc dòng AG của Erhardt+Leimer, hướng tới các ứng dụng cần độ mượt. Độ bền lâu dài và khả năng kiểm soát chính xác.

Cấu trúc nội tại tích hợp cả động cơ và mạch điều khiển. Điều này giúp giảm kích thước lắp đặt và đơn giản hóa quá trình cài đặt. Thiết bị sử dụng cảm biến mã tuyệt đối nội tại. Cấu hình này cho phép xác định vị trí tuyệt đối ngay cả khi mất điện. Không cần thao tác tham chiếu sau khởi động.

Điện áp làm việc nằm trong khoảng từ 20 đến 30 V DC. Phù hợp với nhiều nguồn điện công nghiệp thông thường. Tốc độ hoạt động tiêu chuẩn là 10 mm/s, lực kéo tối đa đạt 10.000 N. Đáp ứng nhu cầu vận hành trong các hệ thống kéo hoặc đẩy nặng.

Thông tin về thương hiệu: Website chính thức Erhardt + Leimer.

Tham khảo Sản phẩm tham khảo.

2. Nguyên lý và chức năng

Bộ truyền động tuyến tính AG 98 Erhardt+Leimer. Thiết bị vận hành dựa trên nguyên lý truyền động tuyến tính thông qua trục bánh răng kết hợp với động cơ BLDC. Động cơ không cần chổi than, hoạt động êm. Ít phát nhiệt và có tuổi thọ cao hơn so với các loại truyền động cổ điển.

Vị trí của trục được theo dõi bởi một cảm biến mã đa vòng (multiturn) 12 bit. Phân giải lên tới 4096 bước mỗi vòng. Dữ liệu này được xử lý trực tiếp trong bộ điều khiển. Cung cấp tín hiệu vị trí tuyệt đối ngay lập tức.

Thiết bị tích hợp hệ thống giám sát nhiệt độ. Cấu hình này cho phép vận hành liên tục ở nhiệt độ môi trường lên tới 60°C mà không cần giảm công suất. Hệ thống cũng hỗ trợ giao tiếp qua EL.NET Ethernet. Cấu hình này cho phép quản lý từ xa bằng trình duyệt web thông thường.

Một số phiên bản có thể tích hợp chức năng “Safe Torque Off”. Mục đích là đảm bảo an toàn theo tiêu chuẩn chức năng EN IEC 61508 và EN ISO 13849-1. Phù hợp với các hệ thống yêu cầu kiểm soát an toàn cao.

3. Thông số kỹ thuật AG 9863

Thông số kỹ thuật
Thông số Giá trị
Mã sản phẩm AG 9863
Công nghệ điều khiển BLDC (brushless DC-drive)
Công nghệ trục Trục bi, tỷ lệ 5mm
Phản hồi vị trí Internal absolute encoder, 12 bit multiturn / 4096 Steps/res., Status of end position via fieldbus / digital output
Khả năng tác động định danh qua bảng chọn
Lực kích hoạt danh định 10,000 N
Tốc độ kích hoạt danh định 10 mm/s
Tính lặp lại vị trí tuyệt đối +- 0,1 mm
Giá trị danh định 24 V DC
Khoảng giá trị danh định 20 to 30 V DC
Dòng điện tiêu thụ max. 8.8 A
Tần suất hoạt động (%) S6, ED 80%
Công suất định mức 190 W / 0,26 hp
Điện áp hoạt động M12, L-coded, 5-pin
Giao tiếp M8, D-coded, 4-pin
Giao tiếp hệ thống nội bộ Giao thức EL.NET Ethernet
Giao diện giao thức trường tùy chọn (chỉ dành cho sử dụng EL.MOTION) Ethernet UDP; Ethernet/IP; Profinet, Powerlink
Vật liệu Nhôm
Tùy chọn dành cho ngành pin Không chứa đồng, đồng thau, kẽm, đồng, kẽm, nhôm được xử lý bề mặt
Nhiệt độ môi trường +10 to +60 °C
Độ ẩm không khí 15 đến 95 % (không có ngưng tụ)
Nhiệt độ lưu trữ -20 to +80 °C
Cấp cách điện F
Độ cao lắp đặt tối đa 3000 m trên mực nước biển
Cấp bảo vệ IP 54
Khối lượng 26-36 kg (phụ thuộc vào chiều dài)

4. Ứng dụng trong công nghiệp AG 9863

Sản phẩm được sử dụng trong các hệ thống cần chuyển động tuyến tính ổn định. Như cơ cấu điều khiển vị trí, thiết bị đóng mở tự động hoặc hệ thống vận chuyển vật liệu. Tính chính xác cao và khả năng hoạt động liên tục tại nhiệt độ môi trường lên tới 60°C làm cho nó phù hợp với nhiều môi trường sản xuất.

Độ lặp lại vị trí ±50µm và khả năng không cần tham chiếu sau khởi động giúp giảm thời gian phản hồi và tăng hiệu suất. Thiết bị vận hành trong chuỗi sản xuất tự động.

Thiết bị cũng có thể được triển khai trong các ngành yêu cầu an toàn về điện – cơ. Đặc biệt khi sử dụng trong môi trường không chứa kim loại nặng như ngành pin.

Xem thêm Sản phẩm trên website.

5. Song Thành Công – Nhà phân phối tại Việt Nam

Song Thành Công là nhà phân phối thiết bị chính hãng Erhardt + Leimer tại Việt Nam. Khách hàng cần tư vấn Bộ truyền động tuyến tính AG 98 Erhardt+Leimer. Đối chiếu đúng mã hoặc kiểm tra khả năng cung cấp có thể liên hệ Song Thành Công.

Số ĐT: 0372538207 – Mr. Vương (Zalo/WhatsApp)

Email/Skype: vuong@songthanhcong.com
