AG 9869 Bộ truyền động tuyến tính AG 98 Erhardt+Leimer Vietnam
Số ĐT: 0372538207 – Mr. Vương (Zalo/WhatsApp)
Email/Skype: vuong@songthanhcong.com
Khi thực hiện bảo trì thiết bị truyền động. Việc thay thế đúng bộ phận là yếu tố then chốt để đảm bảo hệ thống vận hành ổn định. AG là một bộ truyền động tuyến tính thuộc dòng AG của Erhardt + Leimer. Được thiết kế để đáp ứng nhu cầu điều khiển chính xác trong môi trường công nghiệp.

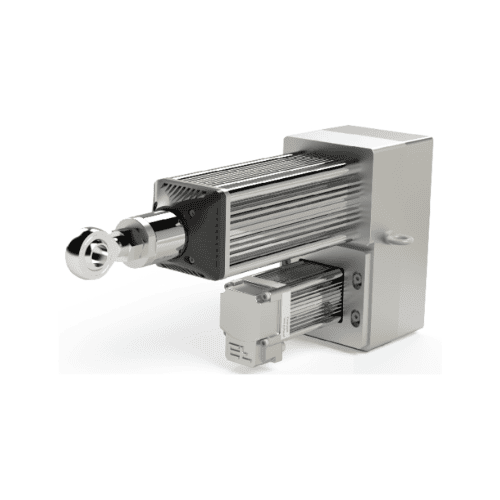

1. Tổng quan sản phẩm AG 9869
AG là một bộ truyền động tuyến tính sử dụng động cơ BLDC (brushless DC) với cấu trúc đồng bộ vĩnh cửu. Thiết bị tích hợp mạch điều khiển và cảm biến vị trí bên trong. Điều này giúp giảm thiểu sai số vận hành và tối ưu hóa hiệu suất. Hệ thống hoạt động ở điện áp từ 20 đến 30 V DC. Phù hợp với nhiều nguồn cung cấp công nghiệp thông thường. Sản phẩm có trọng lượng dao động từ 26 đến 36 kg tùy theo chiều dài lắp đặt.
Thông tin về thương hiệu: Website chính thức Erhardt + Leimer.
Tham khảo Sản phẩm tham khảo.
2. Nguyên lý và chức năng
Bộ truyền động hoạt động bằng cách chuyển đổi tín hiệu điện thành chuyển động tuyến tính qua bộ truyền bánh răng và trục vít. Tín hiệu vị trí được lấy từ cảm biến mã hóa nội tại. Có độ phân giải lên tới 4096 bước mỗi vòng. Cấu hình này cho phép phát hiện chính xác vị trí tuyệt đối dù không cần thao tác định vị ban đầu sau khởi động. Dữ liệu này được truyền trực tiếp qua hệ thống EL.NET. Hỗ trợ giao tiếp với các thiết bị điều khiển khác.
Khi hệ thống mất điện, vị trí vẫn được lưu giữ nhờ thiết kế mã hóa tuyệt đối – không cần pin dự phòng. Tín hiệu được xử lý qua cổng M8 (D-coded). Đồng thời, Có thể kết nối với các hệ thống điều khiển thông qua giao thức Ethernet UDP hoặc Profinet. Cảm biến nhiệt tích hợp giúp giám sát nhiệt độ thực tế. Không cần điều chỉnh hiệu suất khi làm việc ở nhiệt độ môi trường lên tới 60°C.
3. Thông số kỹ thuật AG 9869
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | AG 9869 |
| Công nghệ điều khiển | BLDC (brushless DC-drive) |
| Công nghệ trục | Trục bi, tỷ lệ 5mm |
| Phản hồi vị trí | Internal absolute encoder, 12 bit multiturn / 4096 Steps/res., Status of end position via fieldbus / digital output |
| Khả năng tác động định danh | qua bảng chọn |
| Lực kích hoạt danh định | 10,000 N |
| Tốc độ kích hoạt danh định | 10 mm/s |
| Tính lặp lại vị trí tuyệt đối | +- 0,1 mm |
| Giá trị danh định | 24 V DC |
| Khoảng giá trị danh định | 20 to 30 V DC |
| Dòng điện tiêu thụ | max. 8.8 A |
| Tần suất hoạt động (%) | S6, ED 80% |
| Công suất định mức | 190 W / 0,26 hp |
| Điện áp hoạt động | M12, L-coded, 5-pin |
| Giao tiếp | M8, D-coded, 4-pin |
| Giao tiếp hệ thống nội bộ | Giao thức EL.NET Ethernet |
| Giao diện giao thức trường tùy chọn (chỉ dành cho sử dụng EL.MOTION) | Ethernet UDP; Ethernet/IP; Profinet, Powerlink |
| Vật liệu | Nhôm |
| Tùy chọn dành cho ngành pin | Không chứa đồng, đồng thau, kẽm, đồng, kẽm, nhôm được xử lý bề mặt |
| Nhiệt độ môi trường | +10 to +60 °C |
| Độ ẩm không khí | 15 đến 95 % (không có ngưng tụ) |
| Nhiệt độ lưu trữ | -20 to +80 °C |
| Cấp cách điện | F |
| Độ cao lắp đặt | tối đa 3000 m trên mực nước biển |
| Cấp bảo vệ | IP 54 |
| Khối lượng | 26-36 kg (phụ thuộc vào chiều dài) |
4. Ứng dụng trong công nghiệp AG 9869
Bộ truyền động phù hợp với các ứng dụng yêu cầu độ chính xác cao như điều khiển vị trí cơ khí. Di chuyển vật liệu nhẹ, hoặc vận hành các bộ phận điều tiết trong dây chuyền sản xuất. Đặc biệt, nó được dùng trong các hệ thống yêu cầu ít nhiễu điện từ. Đồng thời, Ổn định lâu dài do cấu trúc bằng nhôm và không chứa kim loại nặng.
Xem thêm Sản phẩm trên website.
5. Song Thành Công – Nhà phân phối tại Việt Nam
Song Thành Công là nhà phân phối thiết bị chính hãng Erhardt + Leimer tại Việt Nam. Khách hàng cần tư vấn Bộ truyền động tuyến tính AG 98 Erhardt+Leimer. Đối chiếu đúng mã hoặc kiểm tra khả năng cung cấp có thể liên hệ Song Thành Công.
Email/Skype: vuong@songthanhcong.com
