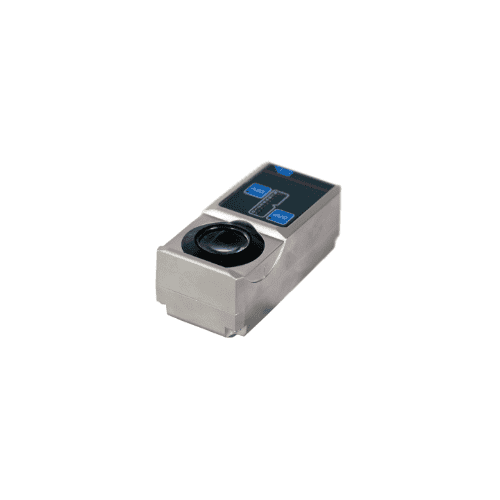

FR 54 Cảm biến biên Erhardt+Leimer Vietnam
Số ĐT: 0372538207 – Mr. Vương (Zalo/WhatsApp)
Email/Skype: vuong@songthanhcong.com
FR là cảm biến biên dòng sản phẩm FR của Erhardt + Leimer. Thiết bị chuyên phát hiện cạnh vật lý trên bề mặt vật liệu. Sản phẩm hoạt động dựa trên nguyên lý phản xạ ánh sáng hồng ngoại. Sử dụng tia sáng đi qua và phản hồi từ bề mặt vật thể. Cảm biến này không cần tiếp xúc trực tiếp với vật liệu. Điều này giúp giảm thiểu ảnh hưởng do trượt, mài mòn hoặc nhiệt độ cao.
1. Tổng quan sản phẩm FR 54
Cảm biến biên Erhardt+Leimer thuộc dòng cảm biến biên được thiết kế để phát hiện cạnh. Đường viền hoặc cấu trúc nhỏ trên bề mặt vật liệu. Thiết bị vận hành độc lập với điều kiện môi trường. Có khả năng hoạt động ổn định trong phạm vi nhiệt độ từ +10°C đến +50°C. Nó được tích hợp vào hệ thống điều khiển bằng giao diện PoE. Cấu hình này cho phép kết nối trực tiếp với mạng máy tính mà không cần dây điện riêng. Trọng lượng khoảng 0,3 kg, kích thước 105x50x40 mm, phù hợp lắp đặt trong các tủ điều khiển công nghiệp.
Thông tin về thương hiệu: Website chính thức Erhardt + Leimer.
Tham khảo Sản phẩm tham khảo.
2. Nguyên lý và chức năng
Cảm biến FR sử dụng tia hồng ngoại với bước sóng 850 nm. Mục đích là chiếu sang bề mặt vật liệu. Khi gặp cạnh, ánh sáng phản xạ sẽ thay đổi về cường độ và góc, tạo ra tín hiệu đầu vào. Hệ thống sử dụng chùm tia song song để đảm bảo độ chính xác trong việc nhận dạng cạnh. Bất kể vật liệu có trong suốt hay không. Tín hiệu được xử lý bởi mảng CCD. Điều này giúp duy trì điểm làm việc ổn định dù vật liệu thay đổi. Cơ chế này giúp phát hiện cạnh ngay cả khi bề mặt có độ bóng hoặc độ dày không đều.
Một bộ điều khiển độ sáng tự động bù đắp sự bám bụi trên bề mặt cảm biến. Trong điều kiện bụi nhiều, có thể tích hợp hệ thống xả khí để giữ độ nhạy hoạt động.
3. Thông số kỹ thuật FR 54
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | FR 54 |
| Dải đo | ±10 mm |
| Điện áp hoạt động, giá trị danh định | PoE (thường 48 V) |
| Công suất tiêu thụ | tối đa 2 W |
| Kết nối điện | M 8 socket D-coded 4-pole (Ethernet PoE) |
| Nhiệt độ môi trường | +10 °C to +50 °C |
| Nhiệt độ lưu trữ | -25 °C to +80 °C |
| Độ ẩm tương đối | 15 % đến 95 % (không ngưng tụ) |
| Độ phân giải | 0,02 mm |
| Độ tuyến tính | ±0,1 mm |
| Chiều rộng vít và chiều rộng lõi | tối thiểu 0,2 mm |
| Bước sóng | 850 nm |
| Tốc độ quét | 1 kHz |
| Sự lệch nhiệt (thường) tại độ ẩm tương đối không khí là 60 % | Approx. 0.025 mm/K |
| Chiều dài cáp | tối đa 100 m |
| Lớp bảo vệ khi cắm nối tiếp phù hợp | tối đa IP 54 |
| Khối lượng | Approx. 0,3 kg |
| Kích thước (D x R x C) | 105 x 50 x 40 mm |
| Áp suất hoạt động | Min. 0.1 bar |
| Lọc đơn vị phục vụ | 5 μm |
| Service unit residual oil content | <0.01 mg/m3 |
| Áp suất hoạt động | tối thiểu 0,1 bar, tối đa 0,2 bar |
| Service unit residual oil content | <0,01 mg/m³ |
| Dải đo | Measuring range ±10 mm with a resolution of 0.02 mm |
4. Ứng dụng trong công nghiệp FR 54
Cảm biến biên Erhardt+Leimer phù hợp dùng trong các dây chuyền sản xuất nơi cần phát hiện cạnh của các chi tiết như trục. Bánh răng, tấm kim loại hoặc vật liệu nhựa. Thiết bị hỗ trợ kiểm tra độ chính xác hình học trong quá trình gia công, lắp ráp hoặc đóng gói. Vì khả năng phát hiện cạnh độc lập với độ trong suốt của vật liệu. Nó có thể áp dụng cho nhiều loại vật liệu khác nhau mà không cần thay đổi thiết kế cảm biến.
Xem thêm Sản phẩm trên website. Mục đích là so sánh phương án sử dụng.
5. Song Thành Công – Nhà phân phối tại Việt Nam
Song Thành Công là nhà phân phối thiết bị chính hãng Erhardt + Leimer tại Việt Nam. Khách hàng cần tư vấn Cảm biến biên Erhardt+Leimer. Đối chiếu đúng mã hoặc kiểm tra khả năng cung cấp có thể liên hệ Song Thành Công.
Email/Skype: vuong@songthanhcong.com
