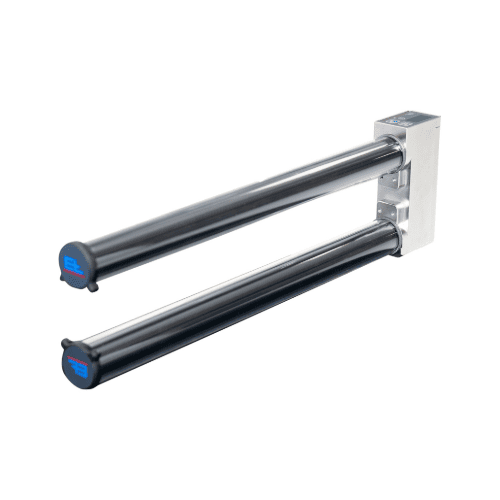

FR 6113 Cảm biến dải rộng hồng ngoại PoE Erhardt+Leimer Vietnam
Số ĐT: 0372538207 – Mr. Vương (Zalo/WhatsApp)
Email/Skype: vuong@songthanhcong.com
Trong một dây chuyền sản xuất giấy. Cảm biến đo lường chiều rộng mặt vật liệu cần. Thiết bị hoạt động ổn định khi vật liệu có độ trong suốt cao, đến mức gần 70%. Thiết bị FR đáp ứng yêu cầu này nhờ khả năng quét hồng ngoại dải rộng. Điều này giúp nhận diện biên của vật liệu dù có sự thay đổi về độ trong suốt. Khi vật liệu di chuyển qua vùng đo, cảm biến thu thập dữ liệu từ nhiều cạnh đồng thời. Hỗ trợ việc giám sát liên tục mà không bị ảnh hưởng bởi bụi bẩn hoặc lớp phủ bề mặt.
1. Tổng quan sản phẩm FR 6113
FR là một cảm biến dải rộng hồng ngoại được thiết kế. Mục đích là đo chiều rộng vật liệu trong điều kiện vận hành công nghiệp. Sản phẩm thuộc dòng FR của hãng Erhardt + Leimer. Chuyên phục vụ các hệ thống kiểm tra tự động trong sản xuất vật liệu dạng mảnh. Cảm biến này sử dụng công nghệ hồng ngoại để xác định vị trí biên vật liệu. Cấu hình này cho phép xử lý dữ liệu trực tiếp trên mạng Ethernet PoE. Thiết bị được tích hợp sẵn vào hệ thống truyền thông hiện đại. Giảm nhu cầu cắm dây riêng và dễ dàng kết nối với trung tâm điều khiển dữ liệu.
Thông tin về thương hiệu: Website chính thức Erhardt + Leimer.
Tham khảo Sản phẩm tham khảo.
2. Nguyên lý và chức năng
Cảm biến dải rộng hồng ngoại PoE Erhardt+Leimer. Thiết bị hoạt động bằng cách phát ra tia hồng ngoại tại bước sóng 850 nm. Phản xạ từ bề mặt vật liệu và ghi nhận độ thay đổi cường độ ánh sáng. Dữ liệu được thu thập ở tốc độ 500 Hz, tương đương thời gian phản hồi dưới 2ms. Đảm bảo tính liên tục và chính xác khi vật liệu di chuyển nhanh. Hệ thống có khả năng đánh giá tối đa bốn cạnh. Phù hợp với các sản phẩm có cấu trúc phức tạp như vải knitted hoặc non-woven. Tính nhạy cảm với soi bụi được cải thiện nhờ bộ điều khiển chiếu sáng tích hợp. Điều này giúp duy trì độ ổn định khi vật liệu bị bám bụi nhẹ.
3. Thông số kỹ thuật FR 6113
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | FR 6113 |
| Dải đo | ±80 / ±160 / ±240 mm |
| Chiều rộng tay cầm FW | 40 / 100 mm |
| Độ phân giải | 0.01 mm |
| FW: 40 | +/-0.3 mm (+/-0.4 mm at 480 mm) |
| FW: 100 | +/-0.4 mm (+/-0.5 mm at 480 mm) |
| Sự lặp lại | ±0.1 mm |
| Bước sóng | 850 nm |
| Tốc độ quét | 500 Hz (≤ 2ms) |
| Đánh giá, số lượng cạnh | Tối đa 4 cạnh (2 vòm) |
| Giá trị định mức điện áp hoạt động | khoảng giá trị định mức | 24 V DC | 20 đến 30 V DC (bao gồm sóng nhiễu) |
| Giao diện FR 62 | Cảm biến CAN |
| Giao diện FR 61 | Ethernet PoE (cung cấp điện qua Ethernet) |
| Hệ thống giao tiếp trường | Ethernet UDP, Ethernet IP (đang phát triển) |
| Kết nối điện | Cổng kết nối dạng mỏng M 8, 6 chấu (cảm biến CAN) |
| Áp suất hoạt động của hệ thống xả không khí | 2 bar |
| Lọc đơn vị phục vụ | 5 µm |
| Kết nối khí nén | Ống nhựa, đường kính ngoài |
| Nhiệt độ môi trường | +10 °C to +50 °C |
| Sự thay đổi nhiệt độ | ≤ ±0.1 mm/10 K |
| Nhiệt độ lưu trữ | -10 °C to +80 °C |
| Độ ẩm tương đối | 15 đến 95 % (không ngưng tụ) |
| Cấp bảo vệ | IP 54 |
| Chứng nhận | Tuân thủ CE |
| Dải đo | Cảm biến băng hồng ngoại với khoảng đo lớn là 160 mm, 320 mm hoặc 480 mm |
4. Ứng dụng trong công nghiệp FR 6113
Sản phẩm phù hợp với các dây chuyền xử lý vật liệu mỏng như giấy. Vải, tấm dệt, hoặc các vật liệu dạng lưới. Nó được sử dụng để giám sát chiều rộng mặt cắt. Phát hiện sai lệch biên và kiểm soát độ đồng đều của sản phẩm. Đặc biệt, thiết bị hoạt động hiệu quả khi vật liệu có độ trong suốt cao đến 70%. Nhờ khả năng thích ứng với sự thay đổi về tính chất ánh sáng. Đồng thời, Dễ dàng triển khai trong hệ thống mạng hiện có.
Xem thêm Sản phẩm trên website. Mục đích là so sánh phương án sử dụng.
5. Song Thành Công – Nhà phân phối tại Việt Nam
Song Thành Công là nhà phân phối thiết bị chính hãng Erhardt + Leimer tại Việt Nam. Khách hàng cần tư vấn Cảm biến dải rộng hồng ngoại PoE Erhardt+Leimer. Đối chiếu đúng mã hoặc kiểm tra khả năng cung cấp có thể liên hệ Song Thành Công.
Email/Skype: vuong@songthanhcong.com
