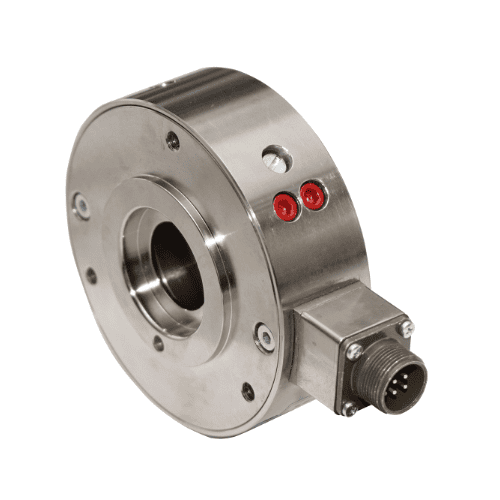

PD 2150 Cảm biến lực mặt bích bằng thép Erhardt+Leimer Vietnam
Số ĐT: 0372538207 – Mr. Vương (Zalo/WhatsApp)
Email/Skype: vuong@songthanhcong.com
Trong môi trường lắp đặt thực tế. Cảm biến lực mặt bích PD của Erhardt + Leimer. Thiết bị hoạt động hiệu quả khi đáp ứng điều kiện nhiệt độ từ -10°C đến +90°C. Hệ thống này được thiết kế để đo lực kéo trực tiếp trên trục quay. Với khả năng chống tải vượt quá 20 lần giá trị đo chuẩn. Tín hiệu được truyền qua mạch cầu biến dạng. Phản ánh chính xác sự biến dạng bề mặt thép dưới tác dụng của lực. Việc chọn sai loại cảm biến có thể dẫn đến sai lệch kết quả do thiếu bảo vệ quá tải hoặc không phù hợp về kích thước trục.
1. Tổng quan sản phẩm PD 2150
Cảm biến lực mặt bích bằng thép Erhardt+Leimer là một cảm biến lực mặt bích thuộc dòng web tension của Erhardt + Leimer. Sản phẩm được chế tạo bằng thép và sử dụng cấu trúc cầu biến dạng để đo lực. Thiết bị này được cung cấp theo nhiều kích thước trục khác nhau từ 12 mm đến 65 mm. Đáp ứng nhu cầu lắp đặt linh hoạt trong các hệ thống truyền lực. Cảm biến hoạt động ổn định trong điều kiện môi trường rộng. Từ -10°C đến +90°C, phù hợp với nhiều bối cảnh công nghiệp.
Thông tin về thương hiệu: Website chính thức Erhardt + Leimer.
Tham khảo Sản phẩm tham khảo.
2. Nguyên lý và chức năng
Cảm biến PD vận hành dựa trên nguyên lý biến dạng cơ học của cầu điện trở. Khi lực tác động lên trục, bề mặt thép bị biến dạng. Làm thay đổi điện trở của các cảm biến trong cầu. Tín hiệu này được chuyển đổi thành tín hiệu điện áp đầu ra, tỉ lệ thuận với lực đo. Hệ thống có khả năng chống rung, giảm ảnh hưởng của trọng lượng tự do khi đo lực ngang. Do đó, trọng lượng của bánh xe không ảnh hưởng đến giá trị đo khi thiết bị được bố trí theo phương ngang.
3. Thông số kỹ thuật PD 2150
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | PD 2150 |
| Lớp độ chính xác | 0.5 |
| Giá trị đặc trưng danh nghĩa (độ nhạy) | 1 m V/V |
| Sai số tổng hợp | < 0.5% |
| Độ sai lệch giá trị đặc trưng | 0.2% |
| Nguyên lý đo đếm | Cảm biến biến dạng toàn bộ cầu |
| Điện trở danh nghĩa của cầu cảm biến biến dạng | 700 Ohm |
| Điện áp cung cấp cầu | 10 V (giá trị danh nghĩa) |
| Cản cơ học | 1.8 to 2.4 FN dep. on type |
| Tải hoạt động | 1.8 to 2.4 FN |
| Tải giới hạn | 20xFN |
| Độ biến dạng đo đếm danh nghĩa | 0.1 to 0.2 mm depending on type |
| Khoảng nhiệt độ danh nghĩa | -10 °C to +60 °C |
| Khoảng nhiệt độ hoạt động | -10 °C to +90 °C |
| Hệ số nhiệt | ± 0.3 % / 10 K (characteristic value) ± 0.3 % / 10 K (zero signal) |
| Cấp bảo vệ | IP 50 |
| Lực tác dụng tối đa cho phép theo phương trục | 1xFN |
| Khối lượng | 2.3 kg (d = 17 mm), 3.6 kg (d = 25 mm), 8.5 kg (d = 35 mm) |
| *Kích thước được ưu tiên | **Bán kính trục trục |
| Khối lượng | 2.3 kg |
4. Ứng dụng trong công nghiệp PD 2150
Cảm biến lực mặt bích bằng thép Erhardt+Leimer được sử dụng. Mục đích là kiểm tra lực kéo trong hệ thống truyền tải. Như các dây cáp, băng chuyền hoặc bộ phận dẫn động. Thiết bị phù hợp khi cần đo lực ổn định và chính xác trong điều kiện vận hành liên tục. Nó hỗ trợ việc giám sát trạng thái. Thiết bị hoạt động của cơ cấu mà không cần can thiệp vật lý vào hệ thống. Việc ứng dụng trực tiếp giúp phát hiện sớm tình trạng quá tải hoặc suy giảm hiệu suất.
Xem thêm Sản phẩm trên website.
5. Song Thành Công – Nhà phân phối tại Việt Nam
Song Thành Công là nhà phân phối thiết bị chính hãng Erhardt + Leimer tại Việt Nam. Khách hàng cần tư vấn Cảm biến lực mặt bích bằng thép Erhardt+Leimer. Đối chiếu đúng mã hoặc kiểm tra khả năng cung cấp có thể liên hệ Song Thành Công.
