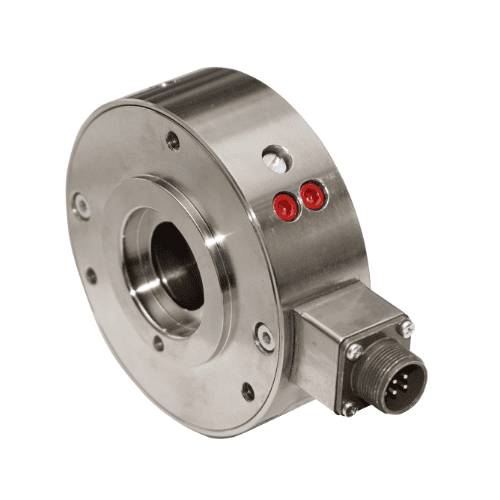

PD 2230 Cảm biến lực mặt bích bằng thép Erhardt+Leimer Vietnam
Số ĐT: 0372538207 – Mr. Vương (Zalo/WhatsApp)
Email/Skype: vuong@songthanhcong.com
PD là cảm biến lực mặt bích được thiết kế để đo lực kéo trong hệ thống truyền tải. Hoạt động ổn định khi chịu tải cao. Sản phẩm thuộc dòng PD của Erhardt + Leimer. Ứng dụng trực tiếp trong các hệ thống đo lường lực bằng dây cáp hoặc đai. Thiết bị này đóng vai trò trung gian giữa vật thể vận hành và bộ phận xử lý tín hiệu. Đảm bảo độ chính xác cao trong điều kiện thực tế.
1. Tổng quan sản phẩm PD 2230
PD là một cảm biến lực mặt bích sử dụng nguyên liệu thép. Được chế tạo theo tiêu chuẩn kỹ thuật nghiêm ngặt của Erhardt + Leimer. Cảm biến hoạt động dựa trên nguyên lý biến dạng bề mặt. Với đầu dò được gắn trực tiếp lên mặt bích để thu thập dữ liệu lực. Dữ liệu được chuyển thành tín hiệu điện có thể đọc trực tiếp bởi thiết bị kiểm soát. Loại này phù hợp với các hệ thống cần độ tin cậy cao và khả năng chống va đập.
Thông tin về thương hiệu: Website chính thức Erhardt + Leimer.
Tham khảo Sản phẩm tham khảo.
2. Nguyên lý và chức năng
Cảm biến sử dụng cầu biến trở (full bridge strain gauge). Mục đích là phát hiện sự biến dạng khi lực tác động. Khi lực kéo tác động vào mặt bích, đầu cảm biến sẽ giãn ra. Làm thay đổi điện trở của cầu biến trở. Sự thay đổi này được chuyển thành tín hiệu điện với độ nhạy 1 mV/V. Tín hiệu được truyền đến bộ xử lý. Nơi nó được so sánh với giá trị chuẩn để xác định lực thực tế. Hệ thống này không bị ảnh hưởng bởi trọng lượng của bánh xe khi đo trong phương hướng ngang.
3. Thông số kỹ thuật PD 2230
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | PD 2230 |
| Lớp độ chính xác | 0.5 |
| Giá trị đặc trưng danh nghĩa (độ nhạy) | 1 m V/V |
| Sai số tổng hợp | < 0.5% |
| Độ sai lệch giá trị đặc trưng | 0.2% |
| Nguyên lý đo đếm | Cảm biến biến dạng toàn bộ cầu |
| Điện trở danh nghĩa của cầu cảm biến biến dạng | 700 Ohm |
| Điện áp cung cấp cầu | 10 V (giá trị danh nghĩa) |
| Cản cơ học | 1.8 to 2.4 FN dep. on type |
| Tải hoạt động | 1.8 to 2.4 FN |
| Tải giới hạn | 20xFN |
| Độ biến dạng đo đếm danh nghĩa | 0.1 to 0.2 mm depending on type |
| Khoảng nhiệt độ danh nghĩa | -10 °C to +60 °C |
| Khoảng nhiệt độ hoạt động | -10 °C to +90 °C |
| Hệ số nhiệt | ± 0.3 % / 10 K (characteristic value) ± 0.3 % / 10 K (zero signal) |
| Cấp bảo vệ | IP 50 |
| Lực tác dụng tối đa cho phép theo phương trục | 1xFN |
| Khối lượng | 2.3 kg (d = 17 mm), 3.6 kg (d = 25 mm), 8.5 kg (d = 35 mm) |
| *Kích thước được ưu tiên | **Bán kính trục trục |
| Khối lượng | 2.3 kg |
4. Ứng dụng trong công nghiệp PD 2230
Cảm biến lực mặt bích bằng thép Erhardt+Leimer được dùng trong các hệ thống đo lực kéo như dây cáp. Đai nối hoặc kết cấu chịu tải. Nó phù hợp khi cần đo lực ổn định trong môi trường hoạt động liên tục. Với khả năng chịu tải lên tới 20 lần lực định mức. Thiết bị có thể bảo vệ hệ thống khỏi hư hại do quá tải. Tính tuyến tính cao và độ ổn định nhiệt giúp đảm bảo độ chính xác qua nhiều điều kiện môi trường khác nhau.
Xem thêm Sản phẩm trên website.
5. Song Thành Công – Nhà phân phối tại Việt Nam
Song Thành Công là nhà phân phối thiết bị chính hãng Erhardt + Leimer tại Việt Nam. Khách hàng cần tư vấn Cảm biến lực mặt bích bằng thép Erhardt+Leimer. Đối chiếu đúng mã hoặc kiểm tra khả năng cung cấp có thể liên hệ Song Thành Công.
Email/Skype: vuong@songthanhcong.com
