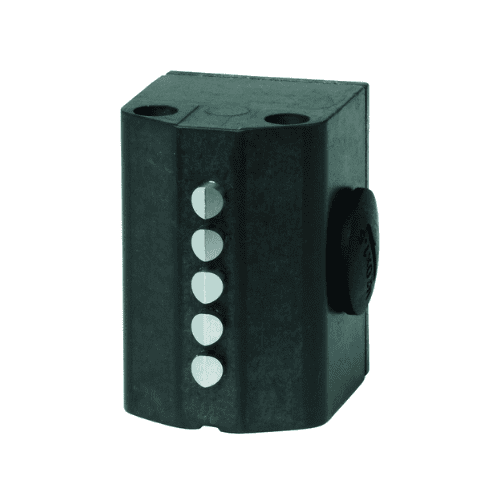

SN05D08-552-M 085905 Công tắc hành trình Euchner Vietnam
Số ĐT: 0372538207 – Mr. Vương (Zalo/WhatsApp)
Email/Skype: vuong@songthanhcong.com
Trong hệ thống điều khiển cơ khí. Công tắc hành trình đóng vai trò là thiết bị cảm biến chuyển vị trí. Phản hồi trạng thái di chuyển của bộ phận cơ học. Sản phẩm 085905 của hãng Euchner đáp ứng yêu cầu chính xác về hoạt động và độ bền. Điều này giúp đảm bảo sự ổn định trong chuỗi. Thiết bị vận hành mà không cần can thiệp điện tử phức tạp.
1. Tổng quan sản phẩm SN05D08-552-M
Công tắc hành trình 085905 thuộc dòng SN05D08 của Euchner. Được thiết kế với cấu hình cơ bản nhưng hiệu quả cao. Thiết bị có dạng đứng, không có đế đỡ, thích hợp lắp đặt trong các khung hoặc hộp kín. Nó sử dụng phần tiếp điểm ES 552 kiểu bật nhanh. Cấu hình này cho phép chuyển tiếp mạch một cách nhanh chóng và ít rung động. Dữ liệu kỹ thuật cho thấy khả năng. Thiết bị hoạt động ổn định trong phạm vi nhiệt độ từ -5°C đến 80°C. Phù hợp với nhiều môi trường làm việc công nghiệp.
Thông tin về thương hiệu: Website chính thức Euchner.
Tham khảo Sản phẩm tham khảo.
2. Nguyên lý và chức năng
Khi bộ phận hành trình (plunger) di chuyển đến vị trí đã thiết lập. Phần tiếp điểm sẽ bật ngay lập tức nhờ cơ chế snap-action. Thời gian bật tiếp điểm không vượt quá 2 ms, đảm bảo phản hồi nhanh. Lực tác động tối thiểu là 15 N. Đủ để kích hoạt khi vật thể di chuyển với tốc độ từ 0,01 đến 20 m/phút. Tiếp điểm được phủ lớp bạc điện hóa. Chống oxy hóa và giữ độ dẫn điện tốt qua thời gian dài. Thiết bị hoạt động trong cả chế độ DC và AC. Hỗ trợ dòng điện tối đa 2 A ở 24 V DC và 230 V AC.
3. Thông số kỹ thuật SN05D08-552-M
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | SN05D08-552-M |
| ES 552 | Snap-action switching contact 1 changeover contact standard switching element |
| Cầu chì | Tối đa 6 A gG |
| Tiết diện nối kết | 0.14 … 1.0 mm² |
| Điện áp cách điện định mức Ui | 250 V |
| Điện áp xung định mức Uimp | 2.5 kV |
| DC-13 | 2 A 24 V |
| AC-15 | 2 A 230 V |
| Tối thiểu ở DC 24V | Tối thiểu 10 mA |
| Dòng điện định mức nhiệt Ith | 6 A |
| Tốc độ khởi hành | 0.01 … 20 m/min |
| 2 x | M20 x 1.5 |
| Số lượng tiếp điểm hành trình | 5 |
| Số lượng tiếp điểm chuyển đổi | 5 |
| cổng vít | max. 0.2 Nm Hexagon socket AF 1.3 mm |
| Thiết kế | Đứng thẳng |
| Lực tác động | Tối thiểu 15 N |
| Hướng lắp đặt | bất kỳ |
| Nhiệt độ lưu trữ | -25 … 80 °C |
| Tuổi thọ cơ khí | 10 x 10⁶ |
| Nguyên lý chuyển mạch | Snap-action switching contact (Contact bounce time ≤ 2 ms) |
| Cấp bảo vệ | IP67 |
| Khoảng cách đầu đập | 8 mm |
| Nhiệt độ môi trường | -5 … 80 °C |
| Tiếp điểm | Hợp kim bạc, phủ vàng điện |
| Thân máy | Die-cast aluminum, anodized |
| Mã số đặt hàng | 085905 |
| Tên sản phẩm | SN05D08-552-M |
| Khối lượng cả bì | 0,204kg |
| Số thuế hải quan | 85365019000 |
4. Ứng dụng trong công nghiệp 085905
Sản phẩm này thường được sử dụng trong các hệ thống điều khiển vị trí như trục vận chuyển. Máy móc tự động, hoặc các hệ thống đóng – mở cửa cơ khí. Nó phù hợp khi cần phản hồi chính xác về trạng thái di chuyển của một bộ phận mà không yêu cầu cảm biến điện tử phức tạp. Vì thiết bị hoạt động độc lập và có độ bền cơ học cao. Nên nó được dùng trong môi trường nơi có rung động nhẹ hoặc điều kiện nhiệt độ thay đổi.
Xem thêm Sản phẩm trên website. Mục đích là so sánh phương án sử dụng.
5. Song Thành Công – Nhà phân phối tại Việt Nam
Song Thành Công là nhà phân phối thiết bị chính hãng Euchner tại Việt Nam. Khách hàng cần tư vấn Công tắc hành trình. Đối chiếu đúng mã hoặc kiểm tra khả năng cung cấp có thể liên hệ Song Thành Công.
Email/Skype: vuong@songthanhcong.com
