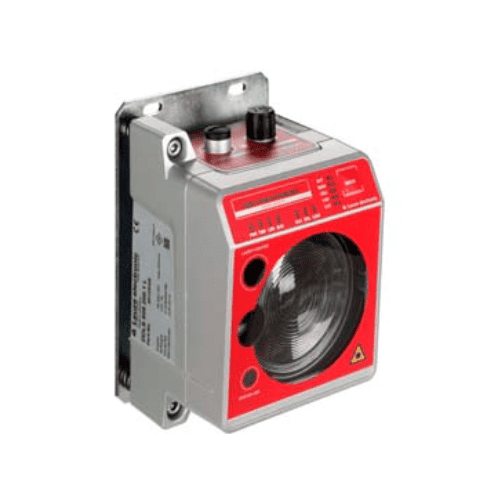

DDLS 508 120.4 L 50132928 Thiết bị truyền dữ liệu quang Leuze Vietnam
Số ĐT: 0372538207 – Mr. Vương (Zalo/WhatsApp)
Email/Skype: vuong@songthanhcong.com
Để lựa chọn thiết bị truyền dữ liệu quang phù hợp. Việc hiểu rõ chức năng và phạm vi sử dụng là bước đầu tiên. Sản phẩm 50132928 thuộc dòng DDLS 500 của Leuze Vietnam. Được thiết kế nhằm truyền dữ liệu quang giữa các thiết bị công nghiệp. Thiết bị hoạt động dựa trên tia laser vô hướng. Điều này giúp duy trì độ ổn định trong điều kiện môi trường phức tạp.
1. Tổng quan sản phẩm DDLS 508 120.4 L
DDLS là một thiết bị truyền dữ liệu quang trong series DDLS 500. Nó hỗ trợ truyền thông qua cáp quang với khoảng cách hoạt động từ 100 đến 120.000 mm. Sản phẩm được ứng dụng trong các hệ thống điều khiển công nghiệp cần truyền dữ liệu liên tục và chính xác. Thiết bị có khả năng vận hành độc lập, không phụ thuộc vào bề mặt phản xạ. Nhờ sự tích hợp công cụ định vị bằng tia laser.
Các kết nối được bố trí rõ ràng: một đầu cắm điện (POWER) và một đầu cắm bus. Cáp kết nối sử dụng chuẩn A-coded và D-coded tương ứng với hai đầu nối. Thiết bị được thiết kế để hoạt động trong điều kiện nhiệt độ và độ ẩm thông thường của nhà máy.
Thông tin về thương hiệu: Website chính thức Leuze.
Tham khảo Sản phẩm tham khảo.
2. Nguyên lý và chức năng
Sản phẩm sử dụng tia laser hồng ngoại để truyền tín hiệu giữa các thiết bị. Tia này phát ra theo hướng song song. Điều này giúp duy trì độ chính xác khi lắp đặt. Việc định vị bằng tia laser không bị ảnh hưởng bởi bề mặt phản chiếu. Giảm rủi ro sai lệch do phản xạ không đều.
Thiết bị thực hiện truyền dữ liệu theo giao thức PROFINET IRT. EtherNet IP và TCP/IP tại tốc độ 100 Mbit/s. Các giao thức này đảm bảo tính đồng bộ cao, phù hợp với các hệ thống điều khiển liên tục. Không có chức năng điều khiển hoặc chuyển mạch nội tại. Nhưng vẫn đáp ứng đầy đủ yêu cầu về truyền dữ liệu trong quá trình sản xuất.
3. Thông số kỹ thuật DDLS 508 120.4 L
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | DDLS 508 120.4 L |
| Dãy | DDLS 500 |
| Phiên bản đặc biệt | Hỗ trợ điều chỉnh bằng tia laser, không bị ảnh hưởng bởi bề mặt phản xạ. Hoạt động với trục ánh sáng song song |
| Khoảng hoạt động | 100 … 120,000 mm |
| Nguồn sáng | Tia laser, Tia hồng ngoại |
| Tần số truyền dẫn | F4 |
| Góc mở | 1 ° |
| Điện áp cung cấp UB | 18 … 30 V, DC |
| Số lượng đầu vào chuyển đổi số | 1 Chiếc(s) |
| Số lượng đầu ra tương tự | 1 Chiếc(s) |
| Loại | PROFINET IRT, EtherNet IP, EtherNet TCP/IP, PROFINET, PROFIsafe over PROFINET |
| Giao thức truyền tải | CIPsafety EtherNET/IP PROFINET/PROFIsafe PROFINET IO / RT PROFINET IRT TCP/IP 100 Mbit |
| Phân bổ địa chỉ | Không |
| Chức năng | Quá trình |
| Chức năng chuyển mạch | Không |
| Tốc độ truyền | 100 Mbit/s |
| Cấu trúc | Minh bạch |
| Giao thức truyền tải | TCP/IP , UDP |
| Lớp tuân thủ | B |
| Số lượng kết nối | 2 Chiếc |
| Loại kết nối | Đầu nối |
| Chỉ định trên thiết bị | POWER |
| Kích thước ren | M12 |
| Loại | Nối nam |
| Số lỗ | 5 chân |
| Mã hóa | A-coded |
| Chỉ định trên thiết bị | BUS |
| Loại | Nữ |
| Số lỗ | 4 lỗ |
| Mã hóa | D-coded |
| Kích thước (Rộng x Cao x Dài) | 100 mm x 156 mm x 99.5 mm |
4. Ứng dụng trong công nghiệp 50132928
Trong môi trường sản xuất, thiết bị này được dùng. Mục đích là kết nối giữa các thiết bị điều khiển như máy móc. Cảm biến hoặc hệ thống xử lý. Dữ liệu truyền được sử dụng để kiểm soát trạng thái hoạt động. Thời gian vận hành hoặc tín hiệu cảnh báo. Hệ thống hoạt động ổn định trong các khu vực có nhiều vật liệu phản xạ hoặc ánh sáng mạnh.
Sản phẩm thích hợp khi cần duy trì sự liên kết giữa các thiết bị mà không gây ảnh hưởng bởi bề mặt xung quanh. Nó giúp giảm thiểu sai lệch do phản xạ tia ánh sáng. Đặc biệt trong các hệ thống lắp đặt ở góc nghiêng hoặc không phẳng.
Xem thêm Sản phẩm trên website.
5. Song Thành Công – Nhà phân phối tại Việt Nam
Song Thành Công là nhà phân phối thiết bị chính hãng Leuze tại Việt Nam. Khách hàng cần tư vấn Thiết bị truyền dữ liệu quang. Đối chiếu đúng mã hoặc kiểm tra khả năng cung cấp có thể liên hệ Song Thành Công.
