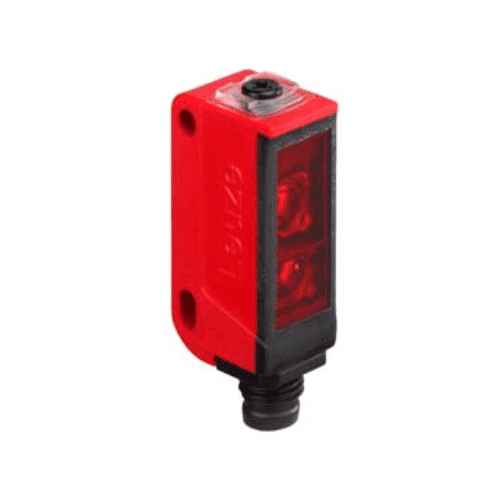

HRTR 3B/2.71 50128504 Cảm biến quang khuếch tán có xóa nền Leuze Vietnam
Số ĐT: 0372538207 – Mr. Vương (Zalo/WhatsApp)
Email/Skype: vuong@songthanhcong.com
Thiết bị 50128504 là cảm biến quang khuếch tán có xóa nền. Được sản xuất bởi Leuze – thương hiệu chuyên về cảm biến công nghiệp. Sản phẩm này phục vụ nhu cầu đo lường khoảng cách trong môi trường thực tế. Đặc biệt khi cần xử lý nhiễu từ nền sau khi phản xạ ánh sáng.
1. Tổng quan sản phẩm HRTR 3B/2.71
Mã sản phẩm 50128504 thuộc series HRTR của Leuze. Thiết kế theo nguyên lý phản xạ khuếch tán với khả năng loại bỏ nền. Phù hợp với nhiều ứng dụng đo lường vật thể cố định hoặc di chuyển tại hiện trường. Cảm biến này sử dụng nguồn điện DC từ 10 đến 30 V. Đáp ứng yêu cầu điện áp thông thường trong hệ thống điều khiển.
Thông tin về thương hiệu: Website chính thức Leuze.
Tham khảo Sản phẩm tham khảo.
2. Nguyên lý và chức năng
Cảm biến hoạt động dựa trên nguyên lý phản xạ khuếch tán. Nơi ánh sáng đỏ (620 nm) do LED phát ra đi vào không gian. Phản xạ từ bề mặt vật thể rồi được cảm biến thu nhận. Hệ thống tự xóa nền giúp loại bỏ ảnh hưởng của ánh sáng bao quanh. Đảm bảo độ chính xác khi vật thể ở khoảng cách gần hoặc xa. Dữ liệu đầu ra được truyền dưới dạng tín hiệu số. Có tần số bật – tắt lên tới 1.000 Hz. Đáp ứng tốc độ xử lý cao cho các hệ thống điều khiển thực thời.
Sản phẩm HRTR hoạt động theo nguyên lý phản xạ phân tán với chức năng xóa nền. Cấu hình này cho phép phát hiện đối tượng trong khoảng cách 0,005 đến 0,4 m bằng tia LED đỏ tại bước sóng 620 nm. Đáp ứng yêu cầu vận hành ổn định trong điều kiện môi trường có nhiễu nền cao.
3. Thông số kỹ thuật HRTR 3B/2.71
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | HRTR 3B/2.71 |
| Dãy | 3B |
| Nguyên lý hoạt động | Nguyên lý phản xạ phân tán với việc loại bỏ nền |
| Phạm vi hoạt động | 0.005 … 0.4 m (guaranteed operating range) |
| Giới hạn phạm vi hoạt động | 0.005 … 0.4 m (typical operating range) |
| Đường đi tia sáng | Phân kỳ |
| Nguồn sáng | LED, Đỏ |
| Bước sóng | 620 nm |
| Transmitted-signal shape | Tín hiệu xung |
| Nhóm LED | 2 |
| Loại hình học điểm sáng | Hình chữ nhật |
| Circuit bảo vệ | Bảo vệ đảo cựcChống ngắn mạch |
| Điện áp cung cấp UB | 10 … 30 V, DC |
| Sóng dư | 0 … 15 %, Tính từ UB |
| Open-circuit current | 0 … 15 mA |
| Số lượng đầu ra số | 1 Chiếc(s) |
| Loại | Đầu ra số |
| Phần tử điều khiển | Transistor, NPN |
| Nguyên lý điều khiển | Tác động khi có sáng |
| Tần số chuyển mạch | 1,000 Hz |
| Thời gian đáp ứng | 0.5 ms |
| Trễ sẵn sàng | 300 ms |
| Số lượng kết nối | 1 Chiếc(s) |
| Chức năng | Dấu hiệu RAĐiện áp cung cấp |
| Loại kết nối | Dây cáp |
| Chiều dài cáp | 2,000 mm |
| Chất liệu lớp bọc | PUR |
| Màu dây | Đen |
| Số lượng dây dẫn | 4 dây |
| Tiết diện dây | 0.2 mm² |
| Kích thước (R x C x S) | 11 mm x 32 mm x 17 mm |
4. Ứng dụng trong công nghiệp 50128504
Sản phẩm này được sử dụng để giám sát vị trí vật thể trong dây chuyền sản xuất. Đo khoảng cách giữa các thành phần cố định hoặc di động. Khi vật thể hiện diện, cảm biến sẽ tạo tín hiệu điện. Có thể tích hợp trực tiếp với mạch điều khiển hoặc bộ xử lý logic. Tốc độ phản hồi nhanh (0,5 ms) và độ ổn định. Thiết bị hoạt động trong phạm vi lớn giúp thiết bị phù hợp với môi trường làm việc có biến động nhẹ về ánh sáng hoặc bề mặt.
Xem thêm Sản phẩm trên website.
5. Song Thành Công – Nhà phân phối tại Việt Nam
Song Thành Công là nhà phân phối thiết bị chính hãng Leuze tại Việt Nam. Khách hàng cần tư vấn Cảm biến quang khuếch tán có xóa nền. Đối chiếu đúng mã hoặc kiểm tra khả năng cung cấp có thể liên hệ Song Thành Công.
Email/Skype: vuong@songthanhcong.com
