HT3C-350F/4P-200-M8 50133593 Cảm biến quang khuếch tán có xóa nền Leuze Vietnam
Số ĐT: 0372538207 – Mr. Vương (Zalo/WhatsApp)
Email/Skype: vuong@songthanhcong.com
‘

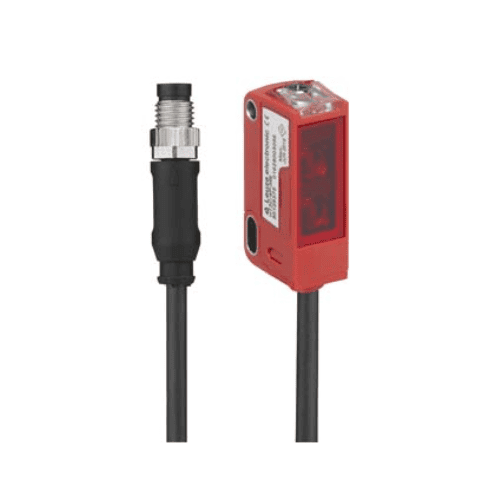

HT3C-350F/4P-200-M8 là cảm biến quang khuếch tán có xóa nền thuộc dòng HT3C của Leuze. Thiết bị hoạt động dựa trên nguyên lý phản xạ khuếch tán. Điều này giúp phát hiện vật thể bằng cách đo lượng ánh sáng phản hồi từ bề mặt đối tượng. Hệ thống tự loại bỏ tín hiệu nền nhờ cơ chế xóa nền. Đảm bảo độ chính xác cao ngay cả khi môi trường có sự thay đổi về độ sáng.
1. Tổng quan sản phẩm HT3C-350F/4P-200-M8
Sản phẩm này được thiết kế để sử dụng trong các hệ thống cần phát hiện vật thể ở khoảng cách cố định. Cảm biến hoạt động với nguồn sáng LED đỏ tại bước sóng 633 nm. Phát ra tia sáng tập trung theo hình tròn với đường kính tiêu cự 200 mm. Dữ liệu vận hành cho thấy phạm vi hoạt động tối đa đạt 0,35 m. Phù hợp với nhiều ứng dụng công nghiệp yêu cầu độ ổn định và độ chính xác cao.
Thông tin về thương hiệu: Website chính thức Leuze.
Tham khảo Sản phẩm tham khảo.
2. Nguyên lý và chức năng
Cảm biến hoạt động theo nguyên lý phản xạ khuếch tán. Nơi ánh sáng phát ra từ LED đi qua không gian và bị phản xạ bởi bề mặt vật thể. Tín hiệu phản hồi được thu thập bởi đầu cảm biến. Sau đó xử lý để loại bỏ phần nền không liên quan đến vật thể. Cơ chế này giúp giảm ảnh hưởng của ánh sáng bao quanh. Đặc biệt hữu ích khi môi trường có sự thay đổi về độ sáng. Hệ thống có khả năng nhận diện vật thể từ khoảng cách ngắn đến trung bình. Với sai số màu trắng dưới 10% trong phạm vi đến 220 mm.
3. Thông số kỹ thuật HT3C-350F/4P-200-M8
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | HT3C-350F/4P-200-M8 |
| Dãy | 3C |
| Nguyên lý hoạt động | Nguyên lý phản xạ phân tán với việc tắt nền |
| Phiên bản đặc biệt | Điều chỉnh phạm vi vĩnh viễn |
| Black-white error | < 10% up to 220 mm |
| Phạm vi hoạt động | Khoảng hoạt động đảm bảo |
| Khoảng hoạt động, màu trắng 90% | 0.005 … 0.35 m |
| Giới hạn phạm vi hoạt động, trắng 90% | 0.005 … 0.35 m |
| Giới hạn khoảng hoạt động | Phạm vi hoạt động điển hình |
| Điều chỉnh phạm vi vận hành vĩnh viễn | 0.35 m |
| Đường đi tia sáng | Tập trung |
| Nguồn sáng | LED, Đỏ |
| Bước sóng | 633 nm |
| Transmitted-signal shape | Tín hiệu xung |
| Nhóm LED | Nhóm được miễn (theo EN 62471) |
| Loại hình học điểm sáng ánh sáng | Tròn |
| Tập trung | Cố định |
| Khoảng cách lấy nét | 200 mm |
| Mạch bảo vệ | Bảo vệ đảo cực Bảo vệ ngắn mạch |
| Điện áp cung cấp UB | 10 … 30 V, DC, bao gồm sóng dư |
| Sóng dư | 0 … 15 %, Từ UB |
| Open-circuit current | 0 … 15 mA |
| Số lượng đầu ra tương tự | 2 Chiếc |
| Loại | Đầu ra chuyển đổi số |
| Phần tử chuyển mạch | Transistor, PNP |
| Nguyên lý chuyển mạch | Tác động khi có sáng |
| Nguyên lý chuyển mạch | Tác động khi tối |
| Tần số chuyển mạch | 1,000 Hz |
| Thời gian đáp ứng | 0.5 ms |
| Thời gian trễ sẵn sàng | 300 ms |
| Sai lệch phản hồi | 166 µs |
4. Ứng dụng trong công nghiệp 50133593
Thiết bị phù hợp dùng trong các hệ thống kiểm tra hiện diện vật thể như giám sát dòng sản phẩm. Phát hiện lỗi trong dây chuyền lắp ráp hoặc kiểm soát vị trí trong kho vận. Với khả năng hoạt động ổn định và phản hồi nhanh. Cảm biến này dễ tích hợp vào các hệ thống điều khiển tự động mà không cần xử lý phức tạp về phần mềm. Tín hiệu đầu ra dạng điện tử bật/tắt cho phép kết nối trực tiếp với thiết bị điều khiển khác.
Xem thêm Sản phẩm trên website.
5. Song Thành Công – Nhà phân phối tại Việt Nam
Song Thành Công là nhà phân phối thiết bị chính hãng Leuze tại Việt Nam. Khách hàng cần tư vấn Cảm biến quang khuếch tán có xóa nền. Đối chiếu đúng mã hoặc kiểm tra khả năng cung cấp có thể liên hệ Song Thành Công.
