Phân tích kỹ thuật sản phẩm KD U-M12-5A-P1-050. Mục đích là hỗ trợ kỹ sư tích hợp máy trong việc lựa chọn thiết bị kết nối phù hợp với điều kiện vận hành thực tế. Sản phẩm thuộc dòng cáp kết nối M12. Được thiết kế để đáp ứng yêu cầu về độ bền cơ học. Đồng thời, Khả năng chống chịu hóa chất trong môi trường hoạt động.
1. Tổng quan sản phẩm KD U-M12-5A-P1-050

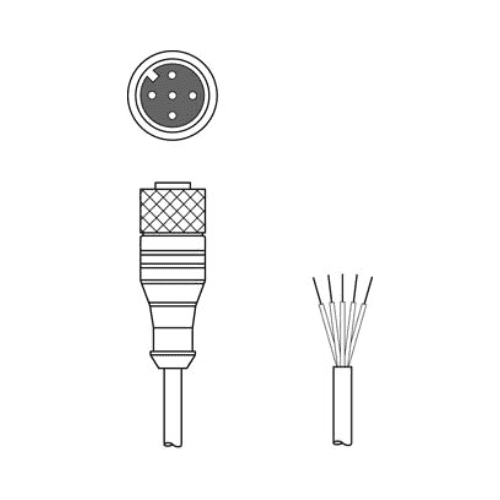

KD là một cáp kết nối nữ kiểu M12 với 5 chân. Sử dụng trong hệ thống truyền dẫn tín hiệu hoặc điện áp thấp. Cáp có chiều dài 5 mét, phù hợp với khoảng cách lắp đặt giữa các bộ phận máy móc trong dây chuyền sản xuất. Thiết bị được chế tạo từ vật liệu PUR bao phủ ngoài. Đảm bảo tính ổn định và độ bền khi chịu lực kéo, uốn cong hoặc va chạm. Dữ liệu xác nhận trực tiếp từ trang sản phẩm chính thức cho thấy cấu hình này đáp ứng đầy đủ yêu cầu về môi trường làm việc.
Thông tin về thương hiệu: Website chính thức Leuze.
Tham khảo Sản phẩm tham khảo.
2. Nguyên lý và chức năng
Cáp kết nối M12 5 chân này hoạt động như một đầu nối truyền dẫn tín hiệu điện hoặc nguồn điện ổn định. Cung cấp 5 đường dẫn riêng biệt cho từng chức năng cụ thể. Các chân được mã hóa theo chuẩn A. Điều này giúp tránh hiện tượng sai số kết nối khi lắp ráp. Đầu nối có dạng mở đầu (open end), dễ dàng tháo lắp mà không cần công cụ đặc biệt. Cơ chế tự khóa bằng vít pha nhôm được xử lý bề mặt. Đảm bảo giữ chặt khi chịu tải và giảm rủi ro mất kết nối do rung động.
3. Thông số kỹ thuật KD U-M12-5A-P1-050
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | KD U-M12-5A-P1-050 |
| Ứng dụng | Chống dầu và chất bôi trơn |
| Điện áp hoạt động | Tối đa 125 V AC/DC |
| Loại kết nối | Đầu nối |
| Kích thước ren | M12 |
| Loại | Nữ |
| Số lỗ | 5 chân |
| Mã hóa | A-coded |
| Phiên bản | Trục |
| Cổng nối, có đèn LED | Không |
| Có khóa | Phần nối bằng vít, bằng kim loại đúc zink phủ kẽm, torque khuyến nghị 0.6 Nm, tự khóa |
| Loại kết nối | Đầu mở |
| Số lượng dây dẫn | 5 Chiếc |
| Màu lớp bọc | Đen |
| có lớp cách điện | Không |
| Silicone-free | Có |
| Chiều dài cáp | 5,000 mm |
| Chất liệu lớp bọc | PUR |
| Lớp cách điện dây | PP |
| Phù hợp với chuỗi kéo | Có |
| Tốc độ di chuyển | Max. 3.3 m/s with horiz. traverse path of 5m and and max. acceleration of 5m/s² |
| Tính chất lớp bọc ngoài | Không chứa CFC, kẽm, silicone, halogen và chì, bề mặt nhẵn, ít bám dính, chống mài mòn, dễ gia công bằng máy |
| Khả năng chịu xoắn | ±180° / m (tối đa 2 triệu chu kỳ với 35 chu kỳ/phút) |
| Chiều rộng mặt phẳng | 13 mm |
| Khối lượng tịnh | 172 g |
| Số chu kỳ uốn | 5,000,000 Piece(s) |
| Bán kính uốn, uốn linh hoạt, tối thiểu | Tối thiểu 10 lần đường kính dây |
| Bán kính uốn, uốn cố định, tối thiểu | Tối thiểu 5 lần đường kính dây |
4. Ứng dụng trong công nghiệp 50133841
Sản phẩm phù hợp với các hệ thống điều khiển cơ khí nơi cần kết nối bền vững giữa các bộ phận chuyển động. Do khả năng chống dầu mỡ và hóa chất tốt. Nó được sử dụng trong môi trường có tiếp xúc trực tiếp với dầu bôi trơn hoặc nhiên liệu. Khả năng uốn cong tối đa đạt 3,3 m/s trên đoạn 5 mét cho phép lắp đặt linh hoạt trong dây chuyền vận hành. Tính ổn định về điện áp lên đến 125 V AC/DC cũng đáp ứng nhu cầu truyền dẫn tín hiệu trong các thiết bị điều khiển nhỏ.
Xem thêm Sản phẩm trên website.
5. Song Thành Công – Nhà phân phối tại Việt Nam
Song Thành Công là nhà phân phối thiết bị chính hãng Leuze tại Việt Nam. Khách hàng cần tư vấn Cáp kết nối M12 5 chân dài 5 m. Đối chiếu đúng mã hoặc kiểm tra khả năng cung cấp có thể liên hệ Song Thành Công.
