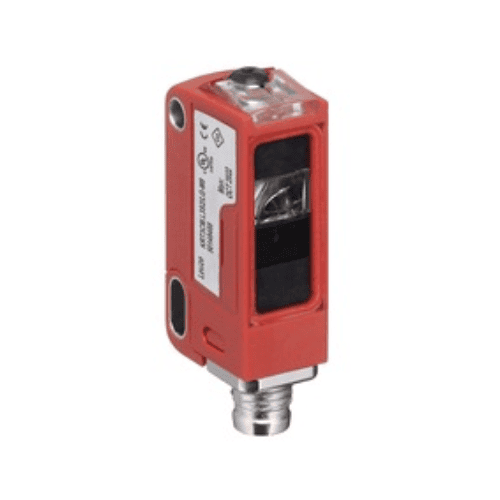

KRT3CM.L3S2/2T-M8 50148497 Cảm biến tương phản Leuze Vietnam
Số ĐT: 0372538207 – Mr. Vương (Zalo/WhatsApp)
Email/Skype: vuong@songthanhcong.com
50148497 là cảm biến tương phản thuộc dòng series 3C của Leuze. Thiết kế chuyên dụng cho việc phát hiện vị trí vật thể bằng ánh sáng LED. Sản phẩm hoạt động dựa trên nguyên lý phản xạ ánh sáng. Với nguồn phát sáng RGB tại bước sóng 470 nm (xanh), 525 nm (lục) và 640 nm (đỏ). Ánh sáng được định hướng theo chiều dọc. Tạo thành hình dạng khung chữ nhật kích thước 1,5 mm × 4 mm tại khoảng cách cảm biến 14,5 mm.
1. Tổng quan sản phẩm KRT3CM.L3S2/2T-M8
Thiết bị này nằm trong phân khúc cảm biến tương phản cao độ chính xác. Phục vụ các hệ thống yêu cầu độ ổn định và độ lặp lại tốt. Dải vận hành từ 14,5 mm ± 2 mm cho phép sử dụng trong môi trường có sự biến động nhỏ về khoảng cách. Cảm biến được cấu hình với chức năng học tay (teach-in) thông qua đầu vào tĩnh hai điểm. Điều này giúp người vận hành điều chỉnh vị trí cảm biến phù hợp với từng đối tượng vật liệu cụ thể mà không cần thay đổi thiết kế cơ khí.
Thông tin về thương hiệu: Website chính thức Leuze.
Tham khảo Sản phẩm tham khảo.
2. Nguyên lý và chức năng
Khi vật thể đi qua vùng chiếu sáng. Ánh sáng bị phản xạ và cảm biến nhận diện sự thay đổi tín hiệu. Tín hiệu truyền ra là dạng xung ngắn, hoạt động ở chế độ cao điện áp (≥8 V). Đầu vào học tay duy nhất cho phép thiết lập hai điểm tham chiếu để định vị chính xác. Hệ thống bảo vệ chống đảo cực và chập mạch đảm bảo an toàn khi xử lý dòng điện. Cảm biến có khả năng hoạt động ổn định với điện áp đầu vào từ 12 đến 30 V DC. Chịu được dao động điện áp lên tới 15%.
3. Thông số kỹ thuật KRT3CM.L3S2/2T-M8
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | KRT3CM.L3S2/2T-M8 |
| Dãy | 3C |
| Phiên bản đặc biệt | Hàm thời gian nhập lệnh |
| Phạm vi hoạt động | 14.5 mm ± 2 mm |
| Đường đi tia sáng | Tập trung |
| Nguồn sáng | Đèn LED, màu RGB |
| Bước sóng | B: 470 nm G: 525 nm R: 640 nm |
| Transmitted-signal shape | Tín hiệu xung |
| Nhóm LED | Nhóm được miễn (theo EN 62471) |
| Kích thước điểm sáng [tại khoảng cách cảm biến] | 1.5 mm x 4 mm [14.5 mm] |
| Hướng tia sáng | Thẳng |
| Loại hình học điểm sáng | Hình chữ nhật |
| Tia sáng ra | Phía trước |
| Tập trung | Cố định |
| Độ lặp lại | 0.02 mm |
| Circuit bảo vệ | Bảo vệ đảo cực, Bảo vệ ngắn mạch |
| Điện áp cung cấp UB | 12 … 30 V, DC, bao gồm sóng dư |
| Sóng dư | 0 … 15 %, Tính từ UB |
| Open-circuit current | 0 … 25 mA |
| Số lượng đầu vào học | 1 Chiếc(s) |
| Loại điện áp | DC |
| Điện áp đóng cắt | cao: ≥8V thấp: ≤ 2 V hoặc không nối |
| Trễ | 10 ms |
| Điện trở đầu vào | 15,000 Ω |
| Chức năng | Keyboard lockout Setting the pulse stretching Teach-in |
| Trạng thái chuyển đổi hoạt động | High |
| Quá trình học mẫu | Điểm tĩnh 2 điểm |
| Số lượng đầu ra số | 1 Chiếc(s) |
| dòng điện chuyển mạch, tối đa | 100 mA |
| Điện áp đóng cắt | cao: ≥(UB-2V) thấp: ≤ 2 V |
| Phần tử điều khiển | Transistor, NPN |
4. Ứng dụng trong công nghiệp 50148497
Trong các hệ thống tự động hóa sản xuất. Cảm biến này được sử dụng để phát hiện sự hiện diện của vật thể di chuyển như tấm kim loại, hộp hoặc chi tiết nhỏ. Vì tín hiệu phản hồi nhanh (trễ 10 ms) và độ lặp lại cao (0,02 mm). Thiết bị phù hợp với các dòng dây chuyền kiểm tra vị trí chính xác. Cảm biến có thể kết nối trực tiếp với mạch điều khiển thông qua đầu ra số duy nhất. Hoạt động ở mức dòng điện tối đa 100 mA.
Xem thêm Sản phẩm trên website. Mục đích là so sánh phương án sử dụng.
5. Song Thành Công – Nhà phân phối tại Việt Nam
Song Thành Công là nhà phân phối thiết bị chính hãng Leuze tại Việt Nam. Khách hàng cần tư vấn Cảm biến tương phản. Đối chiếu đúng mã hoặc kiểm tra khả năng cung cấp có thể liên hệ Song Thành Công.
