Trong quá trình bảo trì hệ thống cảm biến. Việc thay thế thiết bị cần đảm bảo tính tương đương về chức năng và phạm vi hoạt động. Sản phẩm 50137177 là bộ phát cảm biến quang thu phát của hãng Leuze. Được thiết kế để hoạt động trong môi trường công nghiệp với cơ chế truyền tín hiệu qua đường beam.

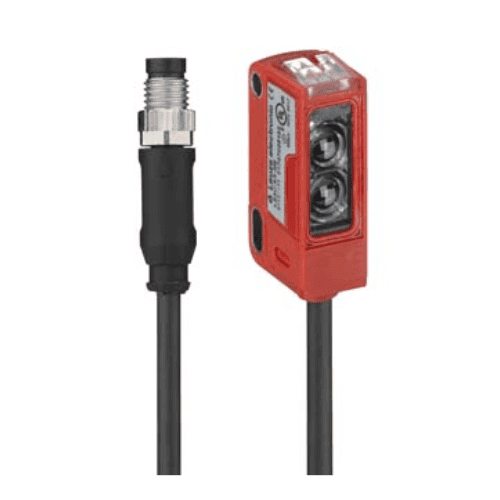

1. Tổng quan sản phẩm LS3C/8X-200-M8
Bộ phát LS3C thuộc series 3C của Leuze. Sử dụng nguyên lý phát hiện qua beam để giám sát khoảng cách giữa hai đầu cảm biến. Thiết bị này có mã tương đương 50137177. Đồng thời, Được ứng dụng trực tiếp trong các hệ thống yêu cầu độ chính xác cao về vị trí vật thể. Cảm biến hoạt động theo dạng phát – nhận. Nơi một đầu phát ánh sáng và đầu kia nhận tín hiệu phản hồi. Tính năng này cho phép thiết bị vận hành ổn định trong điều kiện môi trường có nhiễu hoặc chuyển động vật thể nhanh.
Thông tin về thương hiệu: Website chính thức Leuze.
Tham khảo Sản phẩm tham khảo.
2. Nguyên lý và chức năng
Cảm biến hoạt động theo nguyên lý beam divergent. Tức là tia sáng phát ra từ LED mở rộng theo hình tròn với kích thước đầu vào tại khoảng cách 100 mm là 4 mm. Ánh sáng phát ra ở bước sóng 632 nm, màu đỏ. Phù hợp với điều kiện chiếu sáng công nghiệp thường thấy. Dữ liệu xác minh cho thấy thiết bị sử dụng nguồn điện DC từ 10 đến 30 V. Chịu được dao động nhỏ (tối đa 15%) do dư ripple. Hệ thống có khả năng tự bảo vệ khi xảy ra ngắn mạch hoặc đảo cực nhờ mạch bảo vệ riêng biệt.
Mỗi bộ phát có một đầu vào kích hoạt (activation input), thời gian chờ sẵn (readiness delay) là 300 ms. Đủ để đảm bảo hệ thống ổn định trước khi gửi tín hiệu. Kết nối bằng dây dẫn dài 200 mm, dây được bọc lớp PUR, màu đen, tiết diện 0.2 mm². Phù hợp với các điều kiện lắp đặt trong hộp kín hoặc trên khung cơ khí. Đầu nối kiểu M8 nam, làm bằng kim loại, dễ dàng kết nối với thiết bị thu phát khác.
3. Thông số kỹ thuật LS3C/8X-200-M8
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | LS3C/8X-200-M8 |
| Dãy | 3C |
| Nguyên lý hoạt động | Nguyên lý phát xạ |
| Loại thiết bị | Bộ phát |
| Phiên bản đặc biệt | Dữ nhập kích hoạt |
| Phạm vi hoạt động | 0.05 … 8.5 m (guaranteed operating range) |
| Giới hạn khoảng hoạt động | 0.05 … 10 m (typical operating range) |
| Đường đi tia sáng | Phân kỳ |
| Nguồn sáng | LED, Đỏ |
| Bước sóng | 632 nm |
| Transmitted-signal shape | Tín hiệu xung |
| Nhóm LED | Nhóm được miễn (theo EN 62471) |
| Kích thước điểm sáng [tại khoảng cách cảm biến] | 4 mm [100 mm] |
| Loại hình học điểm sáng ánh sáng | Tròn |
| Mạch bảo vệ | Bảo vệ đảo cực Bảo vệ ngắn mạch |
| Điện áp cung cấp UB | 10 … 30 V, DC, bao gồm sóng dư |
| Sóng dư | 0 … 15 %, Từ UB |
| Open-circuit current | 0 … 20 mA |
| Số lượng đầu vào kích hoạt | 1 Chiếc(s) |
| Loại | Dữ nhập kích hoạt |
| Thời gian trễ sẵn sàng | 300 ms |
| Số lượng kết nối | 1 Chiếc(s) |
| Chức năng | Nguồn điện cho tín hiệu IN |
| Loại kết nối | Dây dẫn kèm đầu nối |
| Chiều dài cáp | 200 mm |
| Chất liệu lớp bọc | PUR |
| Màu dây | Đen |
| Tiết diện dây | 0.2 mm² |
| Kích thước ren | M8 |
| Loại | Nối nam |
| Vật liệu | Kim loại |
4. Ứng dụng trong công nghiệp 50137177
Thiết bị này được dùng để giám sát hiện trạng vật thể di chuyển như băng chuyền. Cửa tự động hay vị trí máy móc. Khi vật thể đi qua vùng cảm biến, tia sáng bị che khuất và hệ thống phản hồi tín hiệu. Phạm vi hoạt động được đảm bảo từ 0,05 m đến 8,5 m. Trong khi giới hạn thực tế thường ở mức 10 m. Điều này cho phép ứng dụng trong các không gian rộng nhưng vẫn giữ độ chính xác cao. Không cần thiết bị hỗ trợ thêm như bộ xử lý hoặc phần mềm. Chỉ cần kết nối trực tiếp với mạch điều khiển của hệ thống.
Xem thêm Sản phẩm trên website.
5. Song Thành Công – Nhà phân phối tại Việt Nam
Song Thành Công là nhà phân phối thiết bị chính hãng Leuze tại Việt Nam. Khách hàng cần tư vấn Bộ phát cảm biến quang thu phát. Đối chiếu đúng mã hoặc kiểm tra khả năng cung cấp có thể liên hệ Song Thành Công.
