Bộ kết nối 50148810 là thành phần thiết yếu trong hệ thống định vị BPS 3048i của Leuze. Đảm nhận vai trò trung gian truyền dẫn tín hiệu giữa thiết bị cảm biến và hệ thống điều khiển. Thiết bị hoạt động trong môi trường công nghiệp với yêu cầu ổn định điện và độ bền cơ học cao.
1. Tổng quan sản phẩm MS 3048

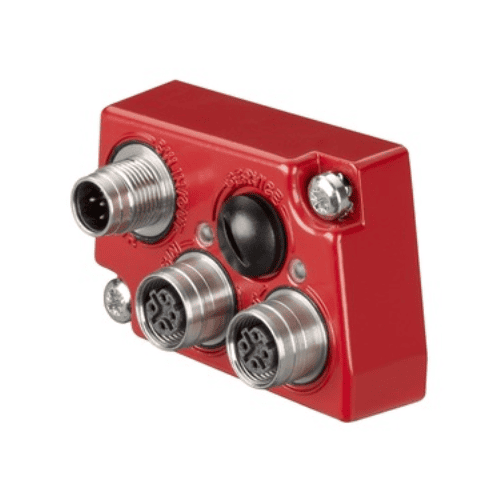

MS là bộ kết nối được thiết kế riêng cho hệ thống định vị BPS 3048i của Leuze Vietnam. Sản phẩm thuộc dòng MS, phục vụ tích hợp trong các hệ thống định vị công nghiệp. Mã tương đương 50148810 xác định chính xác phiên bản cụ thể được phân phối tại Việt Nam. Bộ kết nối này được xây dựng để. Thiết bị hoạt động liên tục trong điều kiện môi trường điển hình của nhà máy.
Thông tin về thương hiệu: Website chính thức Leuze.
Tham khảo Sản phẩm tham khảo.
2. Nguyên lý và chức năng
Bộ kết nối Bộ kết nối cho hệ thống định vị BPS 3048i thực hiện việc truyền dữ liệu. Đồng thời, Cung cấp nguồn điện cho hệ thống định vị qua hai kênh khác nhau: một kênh dùng. Mục đích là truyền tín hiệu điều khiển (BUS IN). Một kênh khác dùng để nhận tín hiệu phản hồi (BUS OUT). Cả hai kênh đều hoạt động theo chuẩn PROFINET, đảm bảo khả năng giao tiếp nhanh và ổn định. Kênh USB 2.0 Mini-B mang lại khả năng kết nối trực tiếp với thiết bị điều khiển. Hỗ trợ truyền tải dữ liệu không cần trung gian.
Tín hiệu được mã hóa bằng hai chế độ khác nhau: A-coded cho đầu nối nam (cổng cắm). D-coded cho đầu nối nữ (cổng nhận). Việc phân biệt mã hóa giúp ngăn ngừa nhiễu tín hiệu. Đồng thời, Đảm bảo tính chính xác khi truyền dữ liệu giữa các thành phần trong hệ thống.
Các chức năng như cung cấp điện (PWR). Đồng thời, Kiểm soát khởi động (SW IN / SW OUT) được tích hợp vào thiết bị. Điều này giảm nhu cầu về mạch phụ trợ bên ngoài.
3. Thông số kỹ thuật MS 3048
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | MS 3048 |
| Phù hợp với | BPS 3048i |
| Điện áp cung cấp UB | 18 … 30 V, DC, (PELV, class 2) |
| Loại | PROFINET |
| Loại | USB 2.0 |
| Số lượng kết nối | 4 miếng |
| Chức năng | NGUỒN / KẾT NỐI CHẾ ĐỘ / RA |
| Loại kết nối | Đầu nối |
| Kích thước ren | M12 |
| Loại | Cổng nam |
| Vật liệu | Kim loại |
| Số lỗ | 5 chân |
| Mã hóa | A-coded |
| Loại kết nối | USB |
| Loại đầu nối | USB 2.0 Mini-B |
| Chức năng | CHỦ / BUS VÀO |
| Loại | Nữ |
| Số lỗ | 4 lỗ |
| Mã hóa | D-coded |
| Chức năng | XUẤT BUS |
| Thiết kế | Lập phương |
| Kích thước (R x C x S) | 64 mm x 33.5 mm x 43.5 mm |
| Vật liệu vỏ | Kim loại |
| Thân kim loại | ALUMINIUM ĐƯỢC CHẾ TẠO |
| Khối lượng tịnh | 74 g |
| Màu vỏ | Đỏ |
| Loại màn hình | LED |
| Number of LEDs | 2 Chiếc |
| Nhiệt độ môi trường, lưu trữ | 0 … 40 °C |
| Độ ẩm tương đối (không ngưng tụ) | 90 % |
| Cấp bảo vệ | IP 65, Only for screwed M12 plugs or screwed cable glands and mounted caps. Minimum tightening torque of the housing connecting screw of the connection hood is 1.4 Nm! |
4. Ứng dụng trong công nghiệp 50148810
Trong hệ thống định vị BPS 3048i. Bộ kết nối Bộ kết nối cho hệ thống định vị BPS 3048i đóng vai trò trung gian truyền dẫn tín hiệu giữa cảm biến vị trí và bộ điều khiển. Nó hỗ trợ việc giám sát và điều chỉnh chính xác vị trí vật thể di chuyển trên dây chuyền sản xuất.
Sản phẩm có thể tích hợp vào các hệ thống tự động hóa nơi cần độ chính xác cao và khả năng hoạt động liên tục. Việc sử dụng bộ kết nối này giúp giảm thiểu lỗi truyền tín hiệu do nhiễu hay sai lệch điện áp.
Xem thêm Sản phẩm trên website. Mục đích là so sánh phương án sử dụng.
