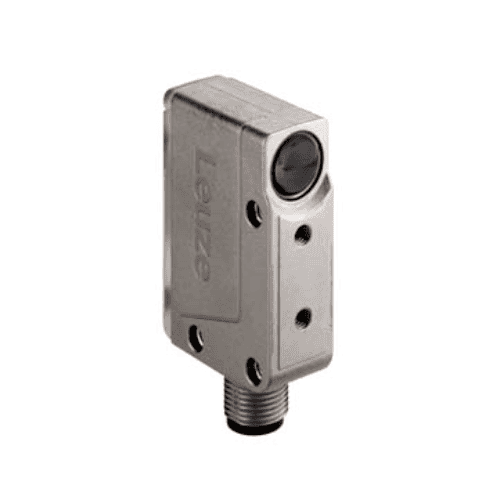

Sản phẩm 50121230 là cảm biến quang phản xạ phân cực thuộc series 18B của hãng Leuze. Thiết bị hoạt động dựa trên nguyên lý phản xạ ánh sáng. Sử dụng đèn LED đỏ với bước sóng 620 nm. Mục đích là phát hiện vật thể ở khoảng cách từ 0 đến 3 mét – phạm vi đảm bảo hoạt động. Cảm biến này được thiết kế đặc biệt. Mục đích là phát hiện các vật liệu trong suốt như chai thủy tinh hoặc film mỏng. Nơi mà các cảm biến truyền thống khó nhận diện do tính chất minh bạch.
1. Tổng quan sản phẩm PRK18B.TT3/LP-M12
PRK18B.TT3 là một cảm biến quang phản xạ phân cực. Được xây dựng để vận hành ổn định trong môi trường công nghiệp có yêu cầu độ chính xác cao. Sản phẩm có đầu nối tiêu chuẩn M12 nam, phù hợp với hệ thống dây dẫn công nghiệp phổ biến. Nó cung cấp hai tín hiệu số rời rạc. Cấu hình này cho phép kết nối với hệ thống điều khiển theo kiểu PNP hoặc NPN. Cảm biến này hỗ trợ giao tiếp qua IO-Link. Điều này giúp trao đổi dữ liệu về trạng thái. Thiết bị hoạt động và lỗi trực tiếp với thiết bị điều khiển. Đây là giải pháp phù hợp khi cần phát hiện vật thể tại vị trí cố định, không thay đổi hình dạng.
Thông tin về thương hiệu: Website chính thức Leuze.
Tham khảo Sản phẩm tham khảo.
2. Nguyên lý và chức năng
Cảm biến hoạt động bằng cách phát ra ánh sáng từ đèn LED đỏ (620 nm) đến bề mặt vật thể. Khi vật thể hiện diện, ánh sáng phản xạ trở lại cảm biến thông qua bộ phản xạ chuyên dụng. Nếu vật thể không tồn tại, tín hiệu không được truyền trở lại. Hệ thống sử dụng nguyên lý phản xạ tự động (autocollimation). Điều này giúp duy trì độ chính xác khi vật thể dịch chuyển nhẹ. Tín hiệu đầu vào được xử lý bởi mạch điện tử. Tạo ra các tín hiệu số bật/tắt với tần số 1.500 Hz và thời gian đáp ứng chỉ 0,333 ms. Thời gian chuẩn bị trước khi hoạt động (readiness delay) là 300 ms – đủ. Mục đích là đảm bảo ổn định trong các hệ thống có chu kỳ vận hành nhanh.
3. Thông số kỹ thuật PRK18B.TT3/LP-M12
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | PRK18B.TT3/LP-M12 |
| Dãy | 18B |
| Nguyên lý hoạt động | Nguyên lý phản xạ |
| Ứng dụng | Phát hiện chai trong suốt cao Phát hiện film trong suốt cao và kính tấm |
| Phiên bản đặc biệt | Chức năng theo dõi tự đồng điều |
| Phạm vi hoạt động | 0 … 3 m (khoảng hoạt động đảm bảo) |
| Giới hạn khoảng hoạt động | 0 … 3.6 m (typical operating range) |
| Nguồn sáng | LED, Đỏ |
| Bước sóng | 620 nm |
| Transmitted-signal shape | Tín hiệu xung |
| Nhóm LED | 1 |
| Mạch bảo vệ | Bảo vệ đảo cực Bảo vệ ngắn mạch |
| Điện áp cung cấp UB | 10 … 30 V, DC |
| Dòng điện tiêu thụ tối đa | 100 mA |
| Sóng dư | 0 … 15 %, Từ UB |
| Open-circuit current | 0 … 18 mA |
| Số lượng đầu ra tương tự | 2 Chiếc |
| Loại | Đầu ra chuyển đổi số |
| Phần tử chuyển mạch | Transistor, Push-pull |
| Nguyên lý chuyển mạch | IO-Link / bật sáng (PNP)/tắt sáng (NPN) |
| Phần tử chuyển mạch | Transistor, kiểu PNP |
| Nguyên lý chuyển mạch | Tác động khi tối |
| Tần số chuyển mạch | 1,500 Hz |
| Thời gian đáp ứng | 0.333 ms |
| Thời gian trễ sẵn sàng | 300 ms |
| Loại | IO-Link |
| Số lượng kết nối | 1 Chiếc(s) |
| Chức năng | Tín hiệu vào Tín hiệu ra Nguồn điện |
| Loại kết nối | Đầu nối |
| Kích thước ren | M12 |
| Loại | Nối nam |
4. Ứng dụng trong công nghiệp 50121230
Sản phẩm này phù hợp để phát hiện các vật liệu trong suốt như chai thủy tinh. Tấm kính hoặc film mỏng trong dây chuyền sản xuất. Trong các quy trình kiểm tra tự động. Cảm biến này giúp xác minh sự hiện diện của vật thể mà không cần tiếp xúc. Khi vật thể đi qua vùng cảm biến. Thiết bị sẽ tạo tín hiệu bật/tắt theo nguyên lý phản xạ – cho phép hệ thống điều khiển phản hồi kịp thời. Dữ liệu về trạng thái hoạt động được truyền trực tiếp thông qua IO-Link. Hỗ trợ tích hợp với hệ thống điều khiển không cần phần mềm riêng.
Xem thêm Sản phẩm trên website. Mục đích là so sánh phương án sử dụng.
5. Song Thành Công – Nhà phân phối tại Việt Nam
Song Thành Công là nhà phân phối thiết bị chính hãng Leuze tại Việt Nam. Khách hàng cần tư vấn Cảm biến quang phản xạ phân cực. Đối chiếu đúng mã hoặc kiểm tra khả năng cung cấp có thể liên hệ Song Thành Công.
