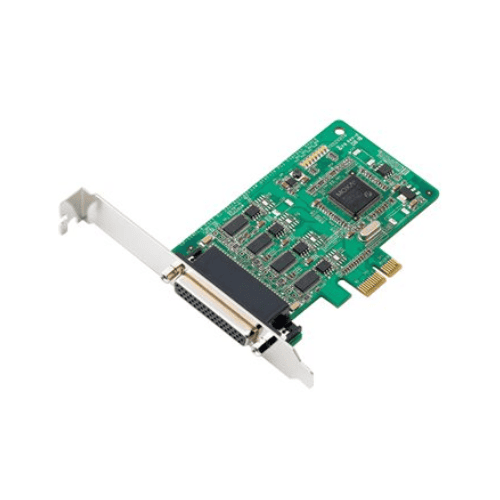

CP-114EL-DB25M Card PCI Express nhiều cổng nối tiếp Moxa Vietnam
Số ĐT: 0372538207 – Mr. Vương (Zalo/WhatsApp)
Email/Skype: vuong@songthanhcong.com
Card PCI Express nhiều cổng nối tiếp CP của Moxa là một thiết bị hỗ trợ kết nối serial trực tiếp vào hệ thống máy tính qua cổng PCI Express x1. Sản phẩm này được thiết kế nhằm đáp ứng nhu cầu truyền dẫn dữ liệu trong môi trường công nghiệp với độ ổn định cao. Đặc biệt khi cần kết nối nhiều thiết bị khác nhau theo chuẩn RS-232, RS-422 và RS-485.
1. Tổng quan sản phẩm CP-114EL-DB25M
CP là một card PCI Express thuộc dòng CP, cung cấp bốn cổng nối tiếp dạng low-profile. Phù hợp lắp đặt trên bo mạch chủ có cổng PCI Express x1. Thiết bị hoạt động tại tốc độ bus PCI Express 1.0. Đồng thời, Hỗ trợ đầy đủ các tiêu chuẩn giao tiếp serial phổ biến. Dữ liệu từ nguồn hãng cho thấy nó được tối ưu để sử dụng trong hệ thống điều khiển. Giám sát hoặc tích hợp với các thiết bị ngoại vi không yêu cầu xử lý đa luồng.
Thông tin về thương hiệu: Website chính thức Moxa.
Tham khảo Sản phẩm tham khảo.
2. Nguyên lý và chức năng
Khi một tín hiệu đầu vào được gửi đến cổng nối tiếp. Thiết bị sẽ xử lý theo các chuẩn RS-232, RS-422 hoặc RS-485 tùy theo cấu hình. Mỗi cổng có thể hoạt động độc lập với khả năng điều chỉnh tốc độ truyền (baudrate) từ 50 bps đến 921.6 kbps. Bao gồm cả các giá trị không chuẩn. Các chế độ kiểm tra lỗi như parity. Stop bits và flow control (RTS/CTS, XON/XOFF) đều có thể thiết lập linh hoạt. Cả hai đầu phát (Tx) và nhận (Rx) của mỗi cổng đều có đèn chỉ thị giúp kỹ sư dễ dàng xác định trạng thái kết nối thực tế.
3. Thông số kỹ thuật CP-114EL-DB25M
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | CP-114EL-DB25M |
| Bộ điều khiển giao tiếp | phù hợp với 16C550C |
| Tổng kết nối | PCI Express 1.0 |
| Đầu nối | cổng DB44 nữ |
| FIFO | 128 bytes |
| Số lượng tối đa của các bảng trên máy tính PC | 8 |
| Số lượng cổng | 4 |
| Tiêu chuẩn Serial | RS-232, RS-422, RS-485 |
| Tốc độ baud | 50 bps đến 921.6 kbps (hỗ trợ tốc độ baud không chuẩn) |
| Số bit dữ liệu | 5, 6, 7, 8 |
| Bit kết thúc | 1, 1.5, 2 |
| Bit kiểm tra | Không có, Chẵn, Lẻ, Khoảng trống, Dấu |
| Kiểm soát luồng | Không, RTS/CTS, XON/XOFF |
| RS-232 | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-4w | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-2w | Data+, Data-, GND |
| Các driver Linux | Linux kernel 2.4.x, Linux kernel 2.6.x, Linux kernel 3.x, Linux kernel 4.x, Linux kernel 5.x |
| Các driver UNIX | QNX 6, Solaris 10, UnixWare 7, SCO OpenServer 5, SCO OpenServer 6 |
| Dòng điện đầu vào | 835 mA @ 3.3 VDC |
| Kích thước | 67.21 x 103 mm (2.65 x 4.06 in) |
| Các đèn chỉ thị LED | Built-in Tx, Rx LEDs for each port |
| Nhiệt độ hoạt động | 0 to 55°C (32 to 131°F) |
| Nhiệt độ lưu trữ (bộ phận đi kèm) | -20 to 85°C (-4 to 185°F) |
| Độ ẩm tương đối môi trường | 5 đến 95% (không ngưng tụ) |
| EMC | EN 55032/35 |
| EMI | CISPR 32, FCC Part 15B Class B |
4. Ứng dụng trong công nghiệp CP-114EL-DB25M
Sản phẩm này phù hợp để kết nối các thiết bị cảm biến. Máy đo, bộ điều khiển hay hệ thống báo động trong môi trường sản xuất. Việc sử dụng nhiều cổng nối tiếp cùng một card giúp giảm nhu cầu mở rộng bo mạch. Đồng thời đảm bảo tính ổn định khi giao tiếp với các thiết bị cũ hoặc không hỗ trợ giao thức mạng hiện đại. Tính tương thích cao với các hệ điều hành Windows. Đồng thời, Linux cho phép tích hợp dễ dàng vào hệ thống quản lý thiết bị hiện tại.
Xem thêm Sản phẩm trên website.
5. Song Thành Công – Nhà phân phối tại Việt Nam
Song Thành Công là nhà phân phối thiết bị chính hãng Moxa tại Việt Nam. Khách hàng cần tư vấn Card PCI Express nhiều cổng nối tiếp. Đối chiếu đúng mã hoặc kiểm tra khả năng cung cấp có thể liên hệ Song Thành Công.
Email/Skype: vuong@songthanhcong.com
