CP-134U-DB9M Card Universal PCI nhiều cổng nối tiếp Moxa Vietnam

Trong môi trường vận hành đòi hỏi sự ổn định và khả năng kết nối đa dạng. Việc lựa chọn thiết bị truyền dẫn tín hiệu phù hợp là yếu tố then chốt. Một lỗi kỹ thuật ở giai đoạn lắp đặt có thể dẫn đến mất tín hiệu. Gián đoạn quy trình hoặc cần tháo dỡ toàn bộ hệ thống để khắc phục. Do đó, việc hiểu rõ chức năng và điều kiện. Thiết bị vận hành của thiết bị trước khi triển khai là cần thiết.

1. Tổng quan sản phẩm CP-134U-DB9M

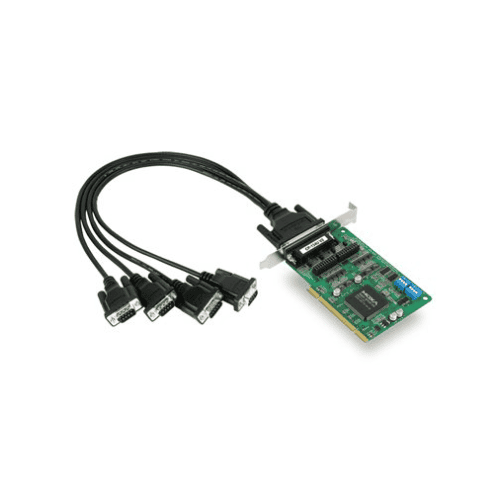

Mô tả sản phẩm CP thuộc dòng card PCI đa cổng nối tiếp của Moxa. Được thiết kế để mở rộng khả năng kết nối serial trong hệ thống máy tính. Thiết bị hoạt động trên giao diện 32-bit Universal PCI. Cấu hình này cho phép gắn vào bo mạch chủ thông thường mà không yêu cầu thay đổi cấu hình phần mềm lớn. Sản phẩm hỗ trợ lên đến 8 tấm đồng thời trên một máy tính. Điều này giúp tối ưu hóa không gian và tăng độ linh hoạt trong bố trí hệ thống.

Dòng CP cung cấp 4 cổng nối tiếp, phân bổ thành hai cổng RS-232/422/485 và hai cổng RS-422/485. Đáp ứng nhu cầu kết nối với nhiều loại thiết bị cảm biến. Thiết bị điều khiển hoặc thiết bị ngoại vi khác nhau. Cổng DB44 nữ được tích hợp trực tiếp, thuận tiện trong việc đấu nối với các thiết bị hiện có.

Thông tin về thương hiệu: Website chính thức Moxa.

Tham khảo Sản phẩm tham khảo.

2. Nguyên lý và chức năng

Card Universal PCI nhiều cổng nối tiếp sử dụng bộ điều khiển MU860, tương thích với chip 16C550C. Đảm bảo xử lý tín hiệu serial ổn định và chính xác. Tín hiệu truyền đi qua các cổng được điều khiển bằng chuẩn RS-232, RS-422 và RS-485. Phù hợp với các môi trường công nghiệp có yêu cầu về khoảng cách truyền và khả năng chống nhiễu điện từ.

Mỗi cổng hỗ trợ tốc độ truyền từ 50 bps đến 921.6 kbps. Cùng với các chế độ dữ liệu như 5–8 bit. 1–2 stop bits và kiểu chẵn, lẻ hoặc không kiểm tra. Điều khiển luồng (flow control) có thể bật tắt theo nhu cầu. Điều này giúp phòng tránh tình trạng quá tải khi dữ liệu truyền nhanh.

Các tín hiệu cơ bản như TxD, RxD, RTS, CTS được cung cấp đầy đủ tại từng cổng. Cấu hình này cho phép kết nối trực tiếp với thiết bị ngoại vi mà không cần bộ chuyển đổi bổ sung. Các chỉ báo LED tích hợp trên mỗi cổng giúp nhân viên. Thiết bị vận hành dễ dàng quan sát trạng thái hoạt động của từng kênh.

3. Thông số kỹ thuật CP-134U-DB9M

4. Ứng dụng trong công nghiệp CP-134U-DB9M

Sản phẩm này phù hợp với các hệ thống điều khiển cơ khí. Giám sát môi trường hoặc truyền dữ liệu giữa các thiết bị cảm biến và máy chủ. Việc sử dụng nhiều cổng nối tiếp giúp giảm số lượng cáp nối. Đồng thời, Tăng tính bảo trì khi cần thay thế một trong các thiết bị.

Trong các khu vực sản xuất, hệ thống có thể kết nối với thiết bị đo lường nhiệt độ. Áp suất hoặc dòng chảy thông qua các cổng RS-485. Đặc biệt khi yêu cầu khoảng cách truyền xa hoặc môi trường ồn điện từ.

Xem thêm Sản phẩm trên website.

5. Song Thành Công – Nhà phân phối tại Việt Nam

Song Thành Công là nhà phân phối thiết bị chính hãng Moxa tại Việt Nam. Khách hàng cần tư vấn Card Universal PCI nhiều cổng nối tiếp. Đối chiếu đúng mã hoặc kiểm tra khả năng cung cấp có thể liên hệ Song Thành Công.
