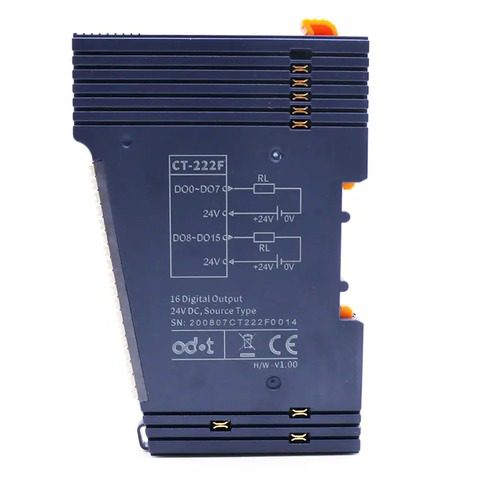

CT-222F Mô-đun 16 ngõ ra số PNP 24VDC ODOT Vietnam
Số ĐT: 0372538207 – Mr. Vương (Zalo/WhatsApp)
Email/Skype: vuong@songthanhcong.com
‘
CT là mô-đun ra số 16 kênh PNP hoạt động ở mức điện áp 24VDC. Thuộc dòng sản phẩm điều khiển tự động của ODOT Vietnam. Thiết bị thiết kế để tích hợp trực tiếp vào hệ thống điều khiển công nghiệp. Đảm bảo khả năng truyền tín hiệu ổn định giữa bộ phận vận hành và các thiết bị đầu cuối.
1. Tổng quan sản phẩm CT-222F
Mô-đun 16 ngõ ra số PNP 24VDC là một mô-đun ra số có 16 kênh. Được xây dựng để cung cấp tín hiệu điện tử cho các thiết bị đầu cuối như cảm biến, van hoặc máy móc. Mỗi kênh mang tín hiệu ra dạng PNP. Tức là trạng thái mở khi không có tải, và đóng khi có tải. Mô-đun này sử dụng nguồn điện 24VDC trực tiếp từ hệ thống. Điều này giúp giảm nhu cầu nối thêm bộ chuyển đổi nguồn. Sản phẩm được thiết kế phù hợp với hệ thống lắp đặt theo chuẩn DIN 35mm. Dễ dàng gắn vào khung lắp ráp hiện có trong nhà xưởng.
2. Nguyên lý và chức năng
Khi tín hiệu điều khiển đến từ bộ điều khiển trung tâm. Mô-đun 16 ngõ ra số PNP 24VDC sẽ phản hồi bằng việc bật hoặc tắt từng kênh ra số. Tín hiệu được truyền qua mạch ra số với độ trễ tối đa 100μs khi chuyển từ trạng thái tắt sang bật. Và 150μs khi từ bật sang tắt. Các kênh đều có đèn chỉ thị LED riêng. Điều này giúp nhân viên vận hành dễ dàng kiểm tra tình trạng hoạt động của từng kênh mà không cần dùng thiết bị đo. Hệ thống bảo vệ tự động bao gồm chống quá nhiệt (135℃) và chống dòng điện vượt quá (1.1A). Ngăn ngừa hư hỏng do sự cố ngắn mạch.
3. Thông số kỹ thuật CT-222F
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | CT-222F |
| Tên sản phẩm | CT-222F Bộ điều khiển tự động, đầu ra số, 16 kênh, nguồn 24VDC loại nguồn |
| Điện năng | Max.81mA@5.0VDC |
| Tách biệt | I/O to internal bus: opto-couple isolation (3KVrms) |
| Nguồn trường | Nominal:24VDC, Range: 19.2～28.8VDC |
| Cáp nối | Tối đa: AWG 18, Tối thiểu: AWG 24 |
| Lắp đặt | 35mm DIN-Rail |
| Kích thước | 115*14*75mm |
| Khối lượng | 65g |
| Nhiệt độ hoạt động khi lắp dọc | -35℃~60℃ |
| Nhiệt độ hoạt động khi lắp ngang | -35℃~70℃ |
| Độ ẩm tương đối | 5~95%RH (không ngưng tụ) |
| Nhiệt độ lưu trữ | -40℃~85℃ |
| Độ ẩm lưu trữ | 5~95%RH (không ngưng tụ) |
| Nhiệt độ kiểm tra sản xuất | -40℃~75℃ |
| Bảo vệ chống thấm | IP20 |
| Số kênh | Loại đầu ra nguồn 16 kênh |
| Chỉ báo LED | 16 kênh chỉ báo LED đầu ra |
| Dòng điện định mức | Giá trị điển hình: 500mA |
| Dòng điện rò | Tối đa: 10uA |
| Trở kháng đầu ra | <200mΩ |
| Sự trễ đầu ra | Từ TẮT đến BẬT: tối đa 100us; từ BẬT đến TẮT: tối đa 150us |
| Bảo vệ | Overtemperature shutdown: typical value is 135℃ Overcurrent protection: typical value 1.1A Short circuit protection support |
| Loại tải | TẢI THƯỜNG DÙNG, TẢI THỬ THỰC HIỆN |
| Ngõ ra | D-Series Removable Push-in I/0 System D-Series Removable Push-in I/OSystem Network Adapter Module Digital Input Module Digital Output Module Analog Input Module Temperature Acquisition Module Analog Output Module Terminal Module Power Expansion Module |
| Ngõ ra | Bộ đầu ra số |
| Ngõ ra | Bộ đầu ra tương tự |
4. Ứng dụng trong công nghiệp CT-222F
Mô-đun 16 ngõ ra số PNP 24VDC phù hợp. Mục đích là sử dụng trong các hệ thống điều khiển cơ bản như khởi động máy. Điều khiển van phân phối, hoặc kích hoạt thiết bị giám sát. Thiết bị hỗ trợ các tải tiêu chuẩn. Bao gồm tải thử nghiệm và tải làm việc theo nhiệm vụ ngắn hạn. Việc sử dụng mô-đun này cho phép hệ thống điều khiển mở rộng chức năng mà không cần thay đổi cấu trúc phần cứng chính.
Mô-đun 16 ngõ ra số PNP 24VDC được áp dụng trong các hệ thống điều khiển công nghiệp. Mục đích là quản lý tín hiệu số từ 16 ngõ ra. Đáp ứng nhu cầu điều khiển thiết bị như van. Động cơ hoặc cảm biến với độ ổn định cao ở nhiệt độ hoạt động từ -35℃ đến 70℃. Phù hợp với môi trường sản xuất có yêu cầu về độ cách điện. Đồng thời, Độ tin cậy của tín hiệu đầu ra.
5. Song Thành Công – Nhà phân phối tại Việt Nam
Song Thành Công là nhà phân phối thiết bị chính hãng ODOT tại Việt Nam. Khách hàng cần tư vấn Mô-đun 16 ngõ ra số PNP 24VDC. Đối chiếu đúng mã hoặc kiểm tra khả năng cung cấp có thể liên hệ Song Thành Công.
