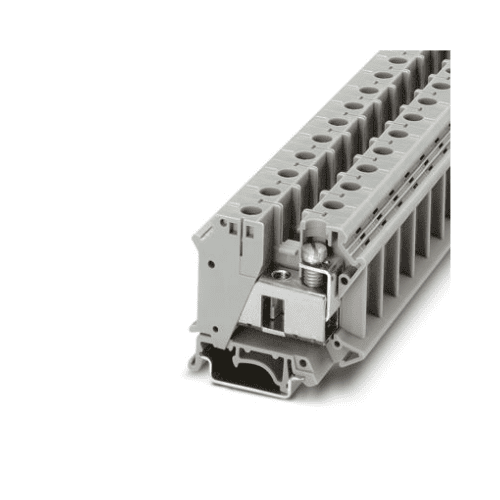

UIK 35 Art No 3006182 Cầu đấu dây điện lắp thanh DIN Phoenix Contact Vietnam
Số ĐT: 0372538207 – Mr. Vương (Zalo/WhatsApp)
Email/Skype: vuong@songthanhcong.com
3006182 là cầu đấu dây điện thiết kế. Mục đích là nối trực tiếp giữa các đường dây điện với thanh DIN. Phục vụ việc phân phối dòng điện trong hệ thống mạch điện công nghiệp. Thiết bị này đảm nhiệm vai trò trung gian giữa nguồn cung cấp và các thiết bị tiêu thụ. Điều này giúp duy trì sự ổn định về điện áp. Đồng thời, Dòng điện trong điều kiện vận hành thường xuyên.
1. Tổng quan sản phẩm UIK 35
UIK Art No 3006182 thuộc dòng cầu đấu dây điện của Phoenix Contact. Được xây dựng để lắp đặt trên thanh DIN chuẩn. Sản phẩm hỗ trợ kết nối hai dây dẫn trong một lớp. Phù hợp với các hệ thống cần độ tin cậy cao trong môi trường làm việc có biến động điện áp. Thiết bị này đáp ứng đầy đủ yêu cầu kỹ thuật về cách điện và chịu tải. Được thiết kế cho môi trường công nghiệp thông thường.
Thông tin về thương hiệu: Website chính thức Phoenix Contact.
Tham khảo Sản phẩm tham khảo.
2. Nguyên lý và chức năng
Cầu đấu dây Art No Cầu đấu dây điện lắp thanh DIN. Thiết bị hoạt động bằng cách tạo kết nối trực tiếp giữa hai dây dẫn qua các lỗ vít. Sử dụng phương pháp nối bằng vít M6. Khi dây dẫn được đưa vào, chúng được cố định bởi lực xoắn từ 3,2 đến 3,7 Nm – giá trị đã được kiểm chứng theo tiêu chuẩn IEC 60947-7-1. Việc nối này đảm bảo dòng điện truyền đi ổn định mà không gây tổn hao lớn hay mất mát nhiệt đáng kể. Cấu trúc đơn giản giúp dễ dàng thay thế hoặc bảo trì khi cần thiết.
3. Thông số kỹ thuật UIK 35
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | UIK 35 |
| Loại sản phẩm | Cầu chì lắp đặt |
| Số lượng kết nối | 2 |
| Số hàng | 1 |
| Điện thế | 1 |
| Cấp quá điện áp | III |
| Bậc ô nhiễm | 3 |
| Điện áp xung định mức | 8 kV |
| Sức tiêu hao công suất tối đa ở điều kiện định mức | 4.06 W |
| Số kết nối trên mỗi cấp | 2 |
| Tiết diện định mức | 35 mm² |
| Phương pháp kết nối | Kết nối bằng vít |
| Sợi vít | M6 |
| Momen chặt dây | 3.2 … 3.7 Nm |
| Độ dài cắt lõi | 16 mm |
| Kết nối theo tiêu chuẩn | IEC 60947-7-1 |
| Tiết diện dây dẫn cứng | 0.75 mm² … 35 mm² |
| Tiết diện theo AWG | 18 … 2 (chuyển đổi theo IEC) |
| Tiết diện dây dẫn linh hoạt | 0.75 mm² … 35 mm² |
| Tiết diện dây dẫn linh hoạt [AWG] | 18 … 2 (chuyển đổi theo IEC) |
| Tiết diện dây dẫn linh hoạt (các đầu nối không có lớp vỏ nhựa) | 0.75 mm² … 35 mm² |
| Tiết diện dây dẫn linh hoạt (các đầu nối có lớp vỏ nhựa) | 0.75 mm² … 35 mm² |
| Cross-section with insertion bridge, rigid | 35 mm² |
| Cross-section with insertion bridge, flexible | 35 mm² |
| 2 dây dẫn có cùng tiết diện, cứng | 0.75 mm² … 10 mm² |
| 2 dây dẫn có cùng tiết diện, linh hoạt | 0.75 mm² … 10 mm² |
4. Ứng dụng trong công nghiệp 3006182
Sản phẩm này thường được sử dụng trong hệ thống phân phối điện tại các khu vực lắp ráp. Khu chế biến hoặc nhà máy sản xuất. Do khả năng chịu tải và độ bền cao. Art No Cầu đấu dây điện lắp thanh DIN phù hợp với các mạch điện có dòng điện ổn định ở mức 125 A và điện áp lên đến 800 V. Thiết bị hỗ trợ việc kết nối linh hoạt giữa các thiết bị điện. Đặc biệt khi yêu cầu lắp đặt nhanh chóng và đảm bảo an toàn về điện.
Xem thêm Sản phẩm trên website.
5. Song Thành Công – Nhà phân phối tại Việt Nam
Song Thành Công là nhà phân phối thiết bị chính hãng Phoenix Contact tại Việt Nam. Khách hàng cần tư vấn Art No Cầu đấu dây điện lắp thanh DIN. Đối chiếu đúng mã hoặc kiểm tra khả năng cung cấp có thể liên hệ Song Thành Công.
