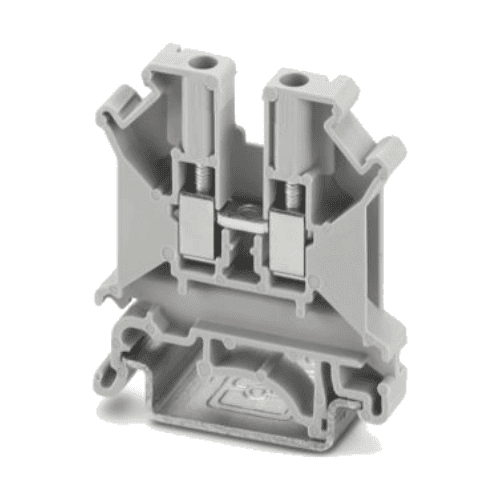

UK 5 N 3004362 Cầu đấu xuyên dây 4 mm² dạng bắt vít Phoenix Contact Vietnam
Số ĐT: 0372538207 – Mr. Vương (Zalo/WhatsApp)
Email/Skype: vuong@songthanhcong.com
Khi thực hiện bảo trì hệ thống điện tại hiện trường. Việc thay thế cầu đấu xuyên dây cần đảm bảo tính tương thích kỹ thuật với mạch đã tồn tại. Thiết bị 3004362 3004362 của Phoenix Contact là lựa chọn phù hợp cho các ứng dụng nối dây cố định trong điều kiện môi trường công nghiệp.
1. Tổng quan sản phẩm UK 5 N
UK là cầu đấu xuyên dây dạng bắt vít thuộc dòng sản phẩm UK của Phoenix Contact. Sản phẩm này được thiết kế để kết nối hai dây dẫn trực tiếp qua lỗ xuyên. Phục vụ mục đích nối mạch ổn định mà không yêu cầu bo mạch hay phần nối riêng biệt. Thiết bị hoạt động ở điều kiện điện áp định mức 800 V và dòng điện tối đa 32 A. Phù hợp với nhiều hệ thống điện trung bình đến cao.
Thông tin về thương hiệu: Website chính thức Phoenix Contact.
Tham khảo Sản phẩm tham khảo.
2. Nguyên lý và chức năng
Cầu đấu Cầu đấu xuyên dây 4 mm² dạng bắt vít sử dụng cơ chế xuyên dây. Mục đích là đưa dây dẫn qua thân thiết bị. Sau đó cố định bằng vít bắt vít M3. Cấu tạo giúp giảm thiểu sự xói mòn do va chạm khi lắp ráp. Đồng thời, Hạn chế rủi ro ngắn mạch do mối hàn hoặc tiếp xúc kém. Dây dẫn có thể nằm trong khoảng từ 0,2 mm² đến 6 mm² tùy loại. Hỗ trợ việc thay thế linh hoạt giữa dây cứng và dây mềm.
Cầu đấu xuyên dây 4 mm² dạng bắt vít 3004362 là cầu đấu xuyên dây dạng bắt vít. Thiết kế cho 2 nối tiếp trên 1 hàng. Chịu điện áp định mức 800 V và dòng điện 32 A. Với khả năng phân phối dòng điện ổn định qua dây dẫn tiết diện 4 mm². Sản phẩm tuân thủ tiêu chuẩn IEC 60947-7-1. Hỗ trợ kết nối bằng vít M3 với momen xoắn từ 0,6 đến 0,8 Nm. Phù hợp với môi trường ô nhiễm độ III và chịu sụt điện áp đỉnh lên tới 8 kV.
3. Thông số kỹ thuật UK 5 N
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | UK 5 N |
| Loại sản phẩm | Feed-through terminal block |
| Dòng sản phẩm | UK |
| Số lượng kết nối | 2 |
| Số hàng | 1 |
| Điện thế | 1 |
| Cấp quá điện áp | III |
| Bậc ô nhiễm | 3 |
| Điện áp xung định mức | 8 kV |
| Sức tiêu hao công suất tối đa ở điều kiện định mức | 1.02 W |
| Số kết nối trên mỗi cấp | 2 |
| Tiết diện định mức | 4 mm² |
| Phương pháp nối | Nối bằng vít |
| Sợi vít | M3 |
| Momen xoắn chặt | 0.6 … 0.8 Nm |
| Độ dài cắt lõi | 8 mm |
| Đường kính trong hình trụ nội | A4 |
| Kết nối theo tiêu chuẩn | IEC 60947-7-1 |
| Tiết diện dây dẫn cứng | 0.2 mm² … 6 mm² |
| Tiết diện theo AWG | 24 … 10 (chuyển đổi theo IEC) |
| Tiết diện dây dẫn linh hoạt | 0.2 mm² … 4 mm² |
| Tiết diện dây dẫn linh hoạt [AWG] | 24 … 12 (chuyển đổi theo IEC) |
| Tiết diện dây dẫn linh hoạt (các đầu nối không có lớp vỏ nhựa) | 0.25 mm² … 4 mm² |
| Tiết diện dây dẫn linh hoạt (các đầu nối có lớp vỏ nhựa) | 0.25 mm² … 2.5 mm² |
| Cross-section with insertion bridge, rigid | 4 mm² |
| Cross-section with insertion bridge, flexible | 4 mm² |
| 2 dây dẫn có cùng tiết diện, cứng | 0.2 mm² … 1.5 mm² |
| 2 dây dẫn có cùng tiết diện, linh hoạt | 0.2 mm² … 1.5 mm² |
4. Ứng dụng trong công nghiệp 3004362
Sản phẩm này được sử dụng phổ biến trong các hệ thống điện điều khiển. Thiết bị phân phối điện và mạch nối trực tiếp. Nó phù hợp với các bệ đỡ lắp đặt theo tiêu chuẩn NS 35/7,5, NS 35/15 hoặc NS 32. Các ứng dụng thường gặp là kết nối dây ở vị trí không dễ tiếp cận. Nơi cần độ bền cao và khả năng chịu tải ổn định.
Xem thêm Sản phẩm trên website.
5. Song Thành Công – Nhà phân phối tại Việt Nam
Song Thành Công là nhà phân phối thiết bị chính hãng Phoenix Contact tại Việt Nam. Khách hàng cần tư vấn Cầu đấu xuyên dây 4 mm² dạng bắt vít. Đối chiếu đúng mã hoặc kiểm tra khả năng cung cấp có thể liên hệ Song Thành Công.
