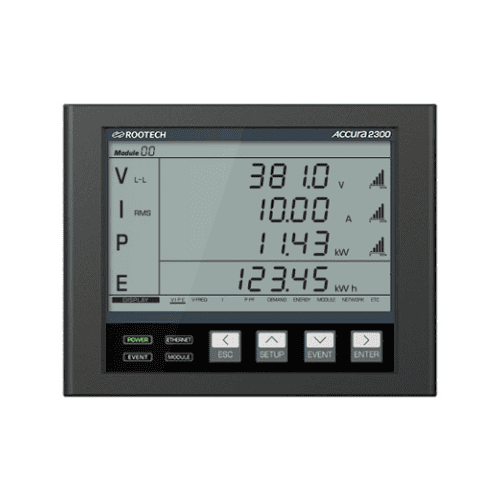

Accura 2300-DIO-AC220V/DC110V Mô-đun I/O cho đồng hồ Accura 2300 Rootech Vietnam
Số ĐT: 0372538207 – Mr. Vương (Zalo/WhatsApp)
Email/Skype: vuong@songthanhcong.com
Trong một hệ thống giám sát điện năng tại nhà máy. Thiết bị đo lường cần duy trì độ ổn định khi. Thiết bị vận hành liên tục dưới điều kiện tải biến động. Khi đồng hồ Accura 2300 hoạt động. Mô-đun I/O Accura đảm nhiệm vai trò trung gian giữa mạch điện và bộ xử lý. Điều này giúp thu thập và truyền đạt dữ liệu về điện áp. Tần số và dòng điện một cách chính xác.
1. Tổng quan sản phẩm Accura 2300-DIO
Mô-đun I/O Accura là thành phần thiết yếu trong hệ thống đo lường của đồng hồ Accura 2300 do Rootech phát triển. Sản phẩm được thiết kế để tích hợp trực tiếp với thiết bị đo điện năng. Hỗ trợ việc giám sát thông số điện cơ bản như điện áp, tần số và dòng điện. Nó hoạt động ổn định trong môi trường công nghiệp với yêu cầu về độ bền cao và khả năng chịu tải điện mạnh.
Thông tin về thương hiệu: Website chính thức Rootech.
Tham khảo Sản phẩm tham khảo.
2. Nguyên lý và chức năng
AC220V/DC110V Mô-đun I/O cho đồng hồ Accura 2300 nhận tín hiệu từ các ngõ đầu vào như DI1, DI2. DIG và DO, DOG để phản hồi trạng thái điều kiện vận hành. Thiết bị có thể hoạt động ở chế độ 3P4W hoặc 3P3W. Phù hợp với nhiều loại dây dẫn phổ biến trong hệ thống điện. Dữ liệu được lấy mẫu với tần suất 512 điểm mỗi chu kỳ. Cấu hình này cho phép theo dõi thay đổi nhanh chóng của điện áp và tần số. Các giá trị được đo trong khoảng 42–69 Hz và điện áp AC từ 35 đến 277 V (L-N). Đáp ứng nhu cầu sử dụng trong nhiều loại hạ tầng điện.
3. Thông số kỹ thuật Accura 2300-DIO
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | Accura 2300-DIO |
| Điện áp chịu đựng | AC 3,000 V RMS, 60 Hz for 1 minute |
| Môi trường hoạt động | Bậc ô nhiễm 2 |
| Công suất tiêu thụ | Thay đổi theo số lượng module Accura 2350 được kết nối |
| Dòng điện khởi động 2 | Đỉnh 31 A, thời gian không quá 1 ms (AC 220 V) |
| Loại đầu nối | Barrier-type terminal block (M3.5 / bolt head size Ø6) |
| Yêu cầu dây dẫn / lực xoắn | 0.34 – 4.0 mm2(22 – 12 AWG), copper / 1.4 Nm (14 kgf-cm, 12 lbf-in) |
| Độ chịu nhiệt của dây dẫn | 70 °C hoặc cao hơn |
| Tên cổng | V1, V2, V3, VN |
| Loại đầu nối | Barrier-type terminal block (M4 / bolt head size Ø7) |
| Yêu cầu dây dẫn / lực xoắn | 0.34 – 2.5 mm2(22 – 14 AWG), copper / 1.1 Nm (12 kgf-cm, 10 lbf-in) |
| Độ chịu nhiệt của dây dẫn | Trên 70 °C |
| Khối lượng tải | 0.01 VA/phase @ 220 V |
| Trở kháng | 10 MΩ/phase |
| Loại đo | Loại III |
| Giao tiếp chuyên dụng | Kết nối với nhiều module Accura 2350 |
| Ethernet | Ethernet1, Ethernet2 (2 cổng) |
| RS-485 | Ta(TRX+), Tb(TRX-), (Đất) |
| Đầu vào số | DI1, DI2, DIG |
| Đầu ra số | DO, DOG |
| Chế độ nối dây | 3P4W, 3P3W, 1P3W, 1P2W |
| Tốc độ lấy mẫu | 512 mẫu/chu kỳ |
| Đo tần số | 42 – 69 Hz |
| Điện áp | AC 35 – 277 V L-N (Line-to-neutral), |
| Bản đồ website | X |
4. Ứng dụng trong công nghiệp Accura 2300-DIO
Sản phẩm này được dùng trong các hệ thống giám sát điện năng tại nhà máy. Trạm biến áp và khu vực phân phối điện. Nó hỗ trợ việc theo dõi hiện trạng lưới điện. Phát hiện sự cố như sụt điện (dip) hoặc tăng điện áp (swell) nhờ khả năng đo RMS trong từng chu kỳ. Việc tích hợp với nhiều mô-đun Accura 2350 giúp mở rộng khả năng xử lý dữ liệu mà không cần thay đổi cấu trúc mạng.
Xem thêm Sản phẩm trên website. Mục đích là so sánh phương án sử dụng.
5. Song Thành Công – Nhà phân phối tại Việt Nam
Song Thành Công là nhà phân phối thiết bị chính hãng Rootech tại Việt Nam. Khách hàng cần tư vấn AC220V/DC110V Mô-đun I/O cho đồng hồ Accura 2300. Đối chiếu đúng mã hoặc kiểm tra khả năng cung cấp có thể liên hệ Song Thành Công.
