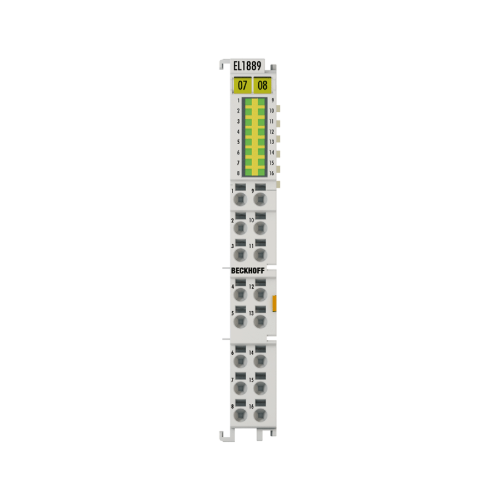

EL1889 Mô-đun 16 đầu vào số Beckhoff Vietnam
Số ĐT: 0372538207 – Mr. Vương (Zalo/WhatsApp)
Email/Skype: vuong@songthanhcong.com
Trong hệ thống điều khiển công nghiệp. Việc lựa chọn thiết bị đầu vào phù hợp là yếu tố then chốt ảnh hưởng đến độ ổn định. Đồng thời, Khả năng phản hồi của toàn bộ mạch điều khiển. Mô-đun Mô-đun 16 đầu vào số của Beckhoff là giải pháp chuyên dụng cho các nhiệm vụ nhận tín hiệu số từ cảm biến tại mức điện áp thấp. Sản phẩm này được thiết kế để trực tiếp thu thập dữ liệu từ môi trường sản xuất. Đồng thời, Truyền sang bộ điều khiển cao cấp qua giao thức EtherCAT.
1. Tổng quan sản phẩm EL1889
Mô-đun 16 đầu vào số là mô-đun đầu vào số thuộc dòng EtherCAT Terminal của Beckhoff. Thiết bị này cung cấp 16 kênh đầu vào. Hoạt động ở mức điện áp 24 V DC với khả năng chống nhiễu điện từ tốt. Dùng trong các hệ thống điều khiển có yêu cầu về độ chính xác cao. Đồng thời, Độ tin cậy trong điều kiện làm việc khắc nghiệt. Tất cả các kênh đều được hiển thị trạng thái bằng đèn LED. Điều này giúp nhân viên vận hành dễ dàng theo dõi thực tế.
Thông tin về thương hiệu: Website chính thức Beckhoff.
Tham khảo Sản phẩm tham khảo.
2. Nguyên lý và chức năng
Mô-đun Mô-đun 16 đầu vào số trực tiếp thu thập tín hiệu nhị phân từ các cảm biến công nghiệp tại mức điện áp 24 V DC. Tín hiệu “0” nằm trong khoảng 18 đến 30 V. Còn tín hiệu “1” dao động từ 0 đến 7 V. Các đầu vào được lọc bằng bộ lọc thời gian 3 ms. Loại bỏ hiện tượng rung do cơ học mà không cần thiết kế phần cứng bổ sung. Dòng điện tiêu thụ tại mỗi đầu vào là khoảng 3 mA. Đảm bảo tính tiết kiệm năng lượng khi sử dụng nhiều kênh đồng thời.
Tất cả các đầu vào chia sẻ cùng điểm tham chiếu địa thế (ground). Được nối trực tiếp qua contact 24 V. Điều này giúp giảm rủi ro sai lệch do nhiễu điện thế giữa các kênh. Thiết bị hoạt động với đầy đủ khả năng cách điện 500 V giữa mạch E-bus và mạch đầu vào. Đáp ứng yêu cầu về an toàn điện trong môi trường công nghiệp.
3. Thông số kỹ thuật EL1889
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | EL1889 |
| Tên sản phẩm | EtherCAT Terminal, 16-channel digital input, 24 V DC, 3 ms, ground switching |
| Mã đặt hàng | EL1889 |
| Thông số kỹ thuật | EL1889 |
| Connection technology | 1-wire |
| Số ngõ vào | 16 |
| Điện áp danh định | 24 V DC (-15%/+20%) |
| Signal voltage “0” | 18…30 V |
| Signal voltage “1” | 0…7 V |
| Dòng điện đầu vào | typ. 3 mA |
| Input filter | typ. 3 ms |
| Current consumption power contacts | typ. 35 mA |
| Current consumption E-bus | typ. 110 mA |
| Cách ly điện | 500 V (E-bus/field potential) |
| Cấu hình | no address or configuration setting |
| Khối lượng | approx. 55 g |
| Nhiệt độ hoạt động | -25…+60°C |
| Nhiệt độ lưu trữ | -40…+85°C |
| Độ ẩm tương đối | 95%, no condensation |
| Vibration/shock resistance | conforms to EN 60068-2-6/EN 60068-2-27 |
| EMC immunity/emission | conforms to EN 61000-6-2/EN 61000-6-4 |
| Protect. rating/installation pos. | IP20/variable (see documentation) |
| Approvals/markings | CE, CCC, UL, ATEX, IECEx, cFMus |
| Chứng nhận Ex | ATEX: II 3G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc cFMus: Class I, Division 2, Groups A, B, C, D Class I, Zone 2, AEx ec IIC T4 Gc |
| Housing data | EL-12-16pin |
| Design form | HD (High Density) housing with signal LEDs |
| Vật liệu | polycarbonate |
| Lắp đặt | on 35 mm DIN rail, conforming to EN 60715 with lock |
| Side by side mounting by means of | double slot and key connection |
4. Ứng dụng trong công nghiệp EL1889
Mô-đun 16 đầu vào số phù hợp với các hệ thống có nhu cầu nhận tín hiệu từ cảm biến nhị phân như cảm biến áp suất. Nhiệt độ hoặc trạng thái hành trình. Thiết bị dễ dàng kết nối với các cảm biến đa kênh theo công nghệ 1-wire. Tiết kiệm không gian lắp đặt trong tủ điều khiển. Việc sử dụng mô-đun này cho phép tích hợp nhiều cảm biến khác nhau mà không cần thiết kế mạch riêng biệt.
Do cấu hình đơn giản, không cần thiết lập địa chỉ hay cài đặt phần mềm. Mô-đun 16 đầu vào số phù hợp với các hệ thống đang. Thiết bị vận hành ổn định nhưng cần nâng cấp khả năng thu thập dữ liệu từ đầu vào.
Xem thêm Sản phẩm trên website.
5. Song Thành Công – Nhà phân phối tại Việt Nam
Song Thành Công là nhà phân phối thiết bị chính hãng Beckhoff tại Việt Nam. Khách hàng cần tư vấn Mô-đun 16 đầu vào số. Đối chiếu đúng mã hoặc kiểm tra khả năng cung cấp có thể liên hệ Song Thành Công.
Email/Skype: vuong@songthanhcong.com
