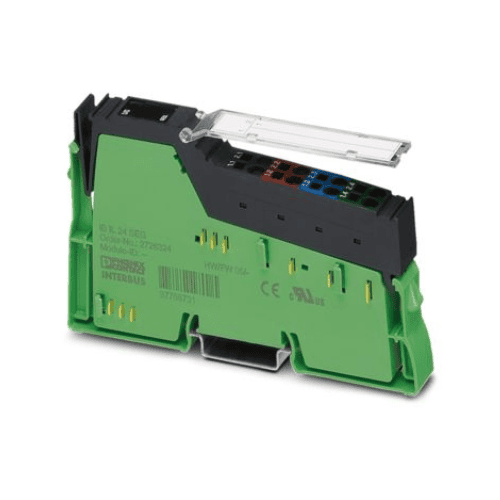

IB IL 24 SEG-PAC 2861344 Mô-đun phân đoạn nguồn Phoenix Contact Vietnam
Số ĐT: 0372538207 – Mr. Vương (Zalo/WhatsApp)
Email/Skype: vuong@songthanhcong.com
Modul phân đoạn nguồn 2861344 của Phoenix Contact là thành phần thiết yếu trong hệ thống điều khiển công nghiệp. Phục vụ vai trò phân chia mạch điện cho các đoạn nhỏ hơn trong một mạch chính. Thiết bị này được thiết kế để sử dụng trong tủ điều khiển. Nơi cần tổ chức mạch điện một cách rõ ràng và an toàn.
1. Tổng quan sản phẩm IB IL 24 SEG-PAC
IB thuộc dòng mô-đun phân đoạn nguồn của hãng Phoenix Contact. Sản phẩm được xây dựng dựa trên chuẩn kỹ thuật quốc tế. Phù hợp với môi trường công nghiệp nghiêm ngặt. Dạng lắp đặt DIN rail giúp dễ dàng tích hợp vào các tủ điều khiển hiện có mà không yêu cầu thay đổi cấu trúc cơ bản. Thiết bị chỉ hoạt động trong điều kiện vận hành công nghiệp. Không được dùng ở môi trường có nguy cơ nổ. Kích thước nhỏ gọn (12,2 mm rộng × 119,8 mm cao × 71,5 mm sâu) cho phép bố trí linh hoạt trong không gian hạn chế.
Thông tin về thương hiệu: Website chính thức Phoenix Contact.
Tham khảo Sản phẩm tham khảo.
2. Nguyên lý và chức năng
Phân đoạn nguồn Mô-đun phân đoạn nguồn tạo ra một đoạn mạch riêng biệt từ mạch chính. Thường dùng để chia sẻ tải hoặc quản lý dòng điện theo từng khu vực cụ thể. Nó không cung cấp điện áp đầu vào mà chỉ đóng vai trò kết nối mạch giữa các điểm nối. Mạch này sử dụng kiểu nối dây trực tiếp qua bộ tiếp điểm. Không có bảo vệ chống đảo cực hay sụt áp. Do đó, thiết bị cần được sử dụng trong hệ thống đã có cấu hình đầy đủ về bảo vệ và điều khiển. Việc phân chia mạch giúp giảm rủi ro khi có lỗi xảy ra tại một phần cụ thể. Đồng thời hỗ trợ việc kiểm tra và sửa chữa dễ dàng hơn.
3. Thông số kỹ thuật IB IL 24 SEG-PAC
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | IB IL 24 SEG-PAC |
| Chiều rộng | 12.2 mm |
| Chiều cao | 119.8 mm |
| Chiều sâu | 71.5 mm |
| Ghi chú về việc áp dụng | Chỉ dùng trong lĩnh vực công nghiệp |
| Ghi chú CCCex | Không được sử dụng trong các khu vực có nguy cơ nổ tại Trung Quốc. |
| Kiểu lắp đặt | Phù hợp lắp trên kệ DIN |
| Màu (thân sản phẩm) | green (RAL 6021) |
| Số lượng giao diện | 2 |
| Phương pháp kết nối | Dây nối dữ liệu dạng nối tiếp |
| Tốc độ truyền | 500 kbps / 2 Mbps |
| Mã ID (dạng thập phân) | Không |
| Độ dài ghi nhớ (giao thức) | 0 Byte |
| Dữ liệu tham số yêu cầu | 0 Byte |
| Dữ liệu cấu hình yêu cầu | 0 Byte |
| Loại sản phẩm | I/O component |
| Dòng sản phẩm | Nối tiếp |
| Loại | modular |
| Địa điểm lắp đặt | Hộp điều khiển |
| Số lượng cắm | 1 |
| Cấp quá điện áp | II (IEC 60664-1, EN 60664-1) |
| Mức độ ô nhiễm | 2 (IEC 60664-1, EN 60664-1) |
| I/O voltage | 24 V DC |
| I/O voltage range | 19.2 V DC … 30 V DC |
| Sóng dư | ± 1.2 V |
| Dòng điện tiêu thụ tối đa | 6 A (8 A) |
| Điện áp nguồn | 24 V DC |
| Khoảng điện áp cung cấp | 19.2 V DC … 30 V DC (including all tolerances, including ripple) |
| Dòng điện tiêu thụ | tối đa 8 A (giá trị danh định) |
| Nguồn cấp | tối đa 8 A (giá trị danh định) |
4. Ứng dụng trong công nghiệp 2861344
Thiết bị được ứng dụng trong các hệ thống điều khiển công nghiệp nơi cần chia nhỏ mạch điện. Mục đích là quản lý dòng tiêu thụ. Ví dụ: trong hệ thống điều khiển động cơ, bơm hoặc thiết bị cảm biến. Mỗi đoạn mạch có thể được tách riêng để giám sát và xử lý độc lập. Điều này giúp tăng độ tin cậy của toàn bộ hệ thống. Đặc biệt khi một đoạn bị lỗi thì không ảnh hưởng đến các phần còn lại. Thiết bị chỉ hoạt động với điện áp 24 V DC. Nằm trong khoảng từ 19,2 V đến 30 V DC. Phù hợp với nhiều nguồn ổn định hiện có trong nhà máy.
Xem thêm Sản phẩm trên website.
5. Song Thành Công – Nhà phân phối tại Việt Nam
Song Thành Công là nhà phân phối thiết bị chính hãng Phoenix Contact tại Việt Nam. Khách hàng cần tư vấn Mô-đun phân đoạn nguồn. Đối chiếu đúng mã hoặc kiểm tra khả năng cung cấp có thể liên hệ Song Thành Công.
Email/Skype: vuong@songthanhcong.com
