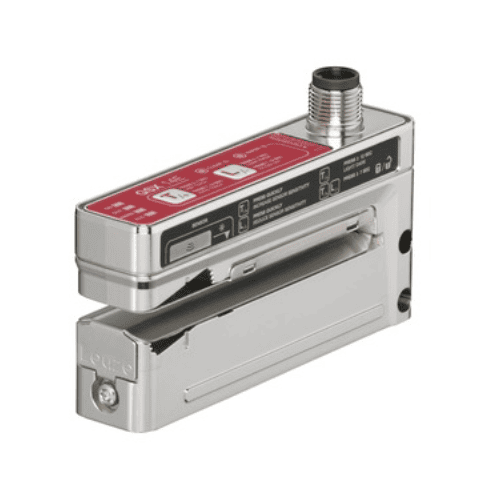

GSX14E/LWT.3-M12V 50142866 Cảm biến khe siêu âm/quang dùng phát hiện nhãn Leuze Vietnam
Số ĐT: 0372538207 – Mr. Vương (Zalo/WhatsApp)
Email/Skype: vuong@songthanhcong.com
50142866 là cảm biến khe siêu âm/quang do hãng Leuze cung cấp. Thiết kế nhằm phát hiện nhãn dán trên bề mặt công nghiệp. Thiết bị hoạt động với nguyên lý kết hợp giữa ánh sáng và sóng siêu âm. Hỗ trợ phát hiện cả nhãn trong suốt và không trong suốt. Sản phẩm thuộc series 14 của Leuze. Được ứng dụng trực tiếp trong hệ thống kiểm tra tự động dòng sản xuất.
1. Tổng quan sản phẩm GSX14E/LWT.3-M12V
Cảm biến GSX14E được xây dựng để phát hiện khoảng cách giữa hai cạnh của nhãn dán, bất kể tính chất vật liệu. Nó có thể xử lý nhãn tối thiểu 4 mm bằng sóng siêu âm hoặc 2 mm bằng ánh sáng. Thiết bị cung cấp tín hiệu số hóa. Cấu hình này cho phép kết nối với hệ thống điều khiển thông qua giao thức IO-Link. Cấu hình bao gồm một đầu vào điều chỉnh (teach input) và hai đầu ra số. Phục vụ việc giám sát trạng thái khe và kích hoạt hành động khi phát hiện sự thay đổi.
Thông tin về thương hiệu: Website chính thức Leuze.
Tham khảo Sản phẩm tham khảo.
2. Nguyên lý và chức năng
Thiết bị vận hành dựa trên hai nguyên lý vật lý: siêu âm và quang học. Sóng siêu âm phản xạ từ bề mặt nhãn giúp đo độ dày và vị trí. Trong khi tia hồng ngoại phát ra từ LED 850 nm sẽ phát hiện sự hiện diện của nhãn trong suốt. Tín hiệu được truyền theo dạng xung ngắn, đảm bảo độ nhạy cao. Hệ thống có khả năng tự điều chỉnh ngưỡng chuyển đổi nhờ chức năng easyTeach. Điều này giúp kỹ sư dễ dàng thiết lập giá trị phù hợp với từng loại nhãn cụ thể. Khi nhãn bị thiếu, tín hiệu chuyển sang mức thấp – trạng thái “điểm mất” – để cảnh báo hệ thống.
3. Thông số kỹ thuật GSX14E/LWT.3-M12V
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | GSX14E/LWT.3-M12V |
| Dãy | 14 |
| Nguyên lý vật lý | kỹ thuật quang học và siêu âm |
| Ứng dụng | Phát hiện nhãn không trong suốt Phát hiện nhãn trong suốt |
| Chiều rộng nhãn, giá trị nhỏ nhất | siêu âm 4 mm / quang học 2 mm |
| Khoảng cách nhãn, giá trị nhỏ nhất | 2 mm |
| Môi chất | Trong suốt và không trong suốt |
| Nguồn sáng | LED LED, hồng ngoại |
| Bước sóng | 850 nm |
| Transmitted-signal shape | Tín hiệu xung |
| Nhóm LED | Nhóm được miễn (theo EN 62471) |
| Circuit bảo vệ | Bảo vệ đảo cực, Bảo vệ ngắn mạch |
| Điện áp cung cấp UB | 18 … 30 V, DC |
| Sóng dư | 0 … 10 %, từ UB |
| Open-circuit current | 0 … 80 mA, giá trị điển hình |
| Số lượng đầu vào học | 1 Chiếc(s) |
| Loại | Đầu vào học |
| Loại điện áp | DC |
| Điện áp đóng cắt | cao: ≥9V thấp: ≤ 2 V |
| Điện trở đầu vào | 15,000 Ω |
| Trạng thái chuyển đổi hoạt động | High |
| Số lượng đầu ra số | 2 Chiếc |
| Loại | Đầu ra số |
| dòng điện chuyển mạch, tối đa | 100 mA |
| Điện áp đóng cắt | cao: ≥(UB-2V) thấp: ≤ 2 V |
| Khả năng chịu tải | 0.01 µF |
| Phần tử điều khiển | Transistor, Push-pull |
| Nguyên lý điều khiển | IO-Link / PNP bật khi có khoảng cách, NPN tắt khi có nhãn |
4. Ứng dụng trong công nghiệp 50142866
Sản phẩm này được sử dụng để kiểm tra sự hiện diện của nhãn dán trên các tấm. Hộp hoặc sản phẩm có bề mặt phẳng. Nó phù hợp với môi trường làm việc có độ ẩm và nhiệt độ ổn định. Nơi cần phát hiện nhãn không trong suốt hoặc trong suốt mà không cần xử lý bằng cảm biến khác. Việc phát hiện xảy ra ngay tại điểm khe. Giảm thiểu sai sót do lỗi lắp ráp hoặc thay đổi vật liệu.
Xem thêm Sản phẩm trên website.
5. Song Thành Công – Nhà phân phối tại Việt Nam
Song Thành Công là nhà phân phối thiết bị chính hãng Leuze tại Việt Nam. Khách hàng cần tư vấn Cảm biến khe siêu âm/quang dùng phát hiện nhãn. Đối chiếu đúng mã hoặc kiểm tra khả năng cung cấp có thể liên hệ Song Thành Công.
Email/Skype: vuong@songthanhcong.com
