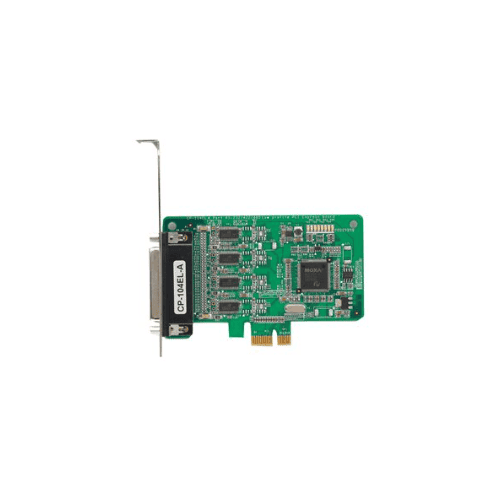

CP-104EL-A w/o Cable Card PCI Express nhiều cổng nối tiếp Moxa Vietnam

Một thiết bị được thiết kế để kết nối các hệ thống công nghiệp với chuẩn giao tiếp RS-232 thông qua cổng PCI Express. CP là giải pháp phù hợp khi cần xử lý nhiều kênh truyền dữ liệu đồng thời trong môi trường vận hành ổn định.

1. Tổng quan sản phẩm CP-104EL-A

w/o Cable Card PCI Express nhiều cổng nối tiếp là một tấm mạch nối tiếp 4 cổng. Thuộc dòng CP của Moxa, chạy trên giao diện PCI Express 1.0. Thiết bị này được xây dựng nhằm cung cấp khả năng kết nối trực tiếp giữa máy chủ. Đồng thời, Các thiết bị ngoại vi như cảm biến. Điều khiển hoặc thiết bị đầu cuối. Với cấu hình nhỏ gọn, nó dễ dàng lắp đặt vào hệ thống máy tính mà không yêu cầu thay đổi cấu trúc phần cứng lớn.

Lưu ý rằng đây là phiên bản không kèm cáp (w/o Cable Card). Do đó người dùng sẽ phải cung cấp cáp kết nối riêng. Sản phẩm được phát triển theo tiêu chuẩn công nghiệp. Đảm bảo hoạt động ổn định trong điều kiện nhiệt độ từ 0 đến 55°C. Đồng thời, Độ ẩm từ 5% đến 95%, không gây ngưng tụ.

Thông tin về thương hiệu: Website chính thức Moxa.

Tham khảo Sản phẩm tham khảo.

2. Nguyên lý và chức năng

Thiết bị sử dụng bộ điều khiển giao tiếp 16C550C để xử lý dữ liệu tại từng kênh. Hỗ trợ tốc độ truyền từ 50 bps đến 921.6 kbps với khả năng chấp nhận các tốc độ không chuẩn. Mỗi cổng có thể điều chỉnh số bit dữ liệu (5–8). Số khoảng dừng (1–2) và kiểu kiểm tra lỗi (không, chẵn, lẻ, không gian, dấu). Điều khiển luồng dữ liệu cũng được hỗ trợ bằng cả RTS/CTS và XON/XOFF.

Các tín hiệu RS-232 như TxD, RxD, RTS, CTS, DTR, DSR, DCD và GND đều được tích hợp đầy đủ. Cấu hình này cho phép thiết bị tương tác trực tiếp với các thiết bị đầu cuối thông thường. Mạch có đèn báo hoạt động (LED) riêng cho mỗi cổng. Điều này giúp giám sát trạng thái truyền tải mà không cần phần mềm hỗ trợ.

3. Thông số kỹ thuật CP-104EL-A

4. Ứng dụng trong công nghiệp CP-104EL-A

Sản phẩm phù hợp khi hệ thống cần kết nối nhiều thiết bị ngoại vi đồng thời. Ví dụ như cảm biến nhiệt độ, thiết bị đo lưu lượng hoặc các thiết bị điều khiển cơ khí. Việc sử dụng giao thức RS-232 phổ biến giúp đảm bảo tính tương thích rộng với các thiết bị cũ và mới trên thị trường.

Các môi trường vận hành yêu cầu độ tin cậy cao. Ổn định về nhiệt và độ ẩm sẽ thấy lợi ích rõ rệt từ việc sử dụng thiết bị này. Tính năng chống nhiễu điện từ (EMC) theo tiêu chuẩn EN 55032/35. Đồng thời, CISPR 32 cũng góp phần nâng cao khả năng. Thiết bị hoạt động trong không gian lắp đặt phức tạp.

Xem thêm Sản phẩm trên website. Mục đích là so sánh phương án sử dụng.

5. Song Thành Công – Nhà phân phối tại Việt Nam

Song Thành Công là nhà phân phối thiết bị chính hãng Moxa tại Việt Nam. Khách hàng cần tư vấn w/o Cable Card PCI Express nhiều cổng nối tiếp. Đối chiếu đúng mã hoặc kiểm tra khả năng cung cấp có thể liên hệ Song Thành Công.
